Поставщик
|
Optogama |
|
Артикул
|
7616 |
|
Тип линз
|
вогнутые |
|
Материал
|
UVFS |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Форма
|
цилиндрические |
Описание

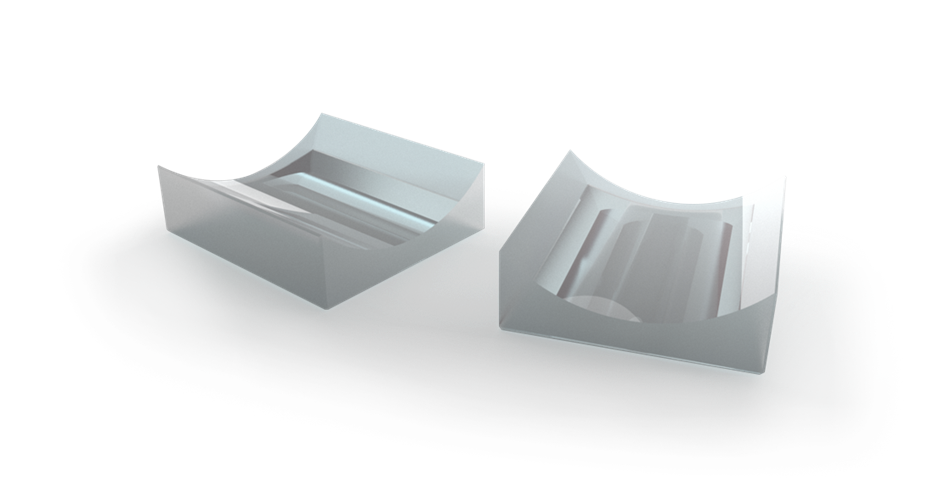

Плоско-вогнутая цилиндрическая линза отличается от обычных сферических линз тем, что её оптическая сила действует только в одной плоскости, тогда как в перпендикулярном направлении пучок проходит без изменения расходимости — это достигается за счёт цилиндрической, а не сферической формы одной из рабочих поверхностей. Данный элемент имеет отрицательное фокусное расстояние, что означает рассеивающее, а не собирающее действие в рабочей плоскости: параллельный пучок, проходя через линзу, расходится, как будто исходит из мнимого фокуса перед линзой. Такая геометрия часто применяется для преобразования круглого лазерного пучка в линию или для коррекции астигматизма источников излучения с эллиптической диаграммой направленности, например лазерных диодов. Материалом изготовления служит ультрафиолетовое плавленое кварцевое стекло (UVFS), обладающее широким диапазоном пропускания от ультрафиолета до ближнего инфракрасного излучения, высокой лучевой стойкостью и низким коэффициентом термического расширения, что обеспечивает стабильность оптических свойств при значительных перепадах мощности лазерного излучения. Прямоугольная форма линзы с указанными габаритами удобна для встраивания в анаморфотные оптические схемы.
Характеристики
- Тип элемента: плоско-вогнутая цилиндрическая линза
- Материал: ультрафиолетовое плавленое кварцевое стекло (UVFS)
- Габаритные размеры: 25.4 x 50.8 мм
- Толщина в центре: 2 мм
- Фокусное расстояние: -200 мм (рассеивающее действие)
- Производитель: Optogama
Отрасли применения
Цилиндрические линзы данного типа применяются в лазерной технике для формирования линейных пучков, используемых в лазерных сканерах, установках для термической обработки и маркировки протяжённых поверхностей, а также в системах структурированной подсветки для машинного зрения и 3D-сканирования. Востребованы в коррекции астигматизма лазерных диодов при сборке компактных лазерных модулей, в спектроскопии для формирования щелевого изображения на входной щели монохроматора, а также в научных оптических установках, требующих независимого управления расходимостью пучка в двух ортогональных плоскостях.
Описание
Плоско-вогнутые цилиндрические линзы имеют одну плоскую и одну вогнутую цилиндрическую поверхность и отрицательное фокусное расстояние. Эти линзы похожи на плоско-вогнутые сферические линзы, но разница состоит в том, что они работают только в одном измерении, а не в двух симметричных измерениях. Применимые условия для оптимальной производительности такие же, как для плосковогнутых сферических линз: от 5X до бесконечности.
|
Особенности: - Материал: UVFS и BK7; - Размеры: 25.4x25.4 мм и 25.4x50.8 мм; - Фокусное расстояние: от -25 мм до -1000 мм; - Изготовление на заказ. |
Применения: - Анаморфное формирование пучка; - Лазерное сканирование; - Лазерное проецирование. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632,8 нм |
|
Покрытие |
по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
