Поставщик
|
Optogama |
|
Артикул
|
7624 |
|
Тип линз
|
вогнутые |
|
Материал
|
BK7 |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Форма
|
цилиндрические |
Описание
Плоско-вогнутая цилиндрическая линза отличается от сферической оптики тем, что имеет кривизну только в одном направлении, оставаясь плоской в перпендикулярном сечении, что позволяет ей фокусировать или рассеивать свет исключительно вдоль одной оси, преобразуя, например, круглый пучок в линейный или наоборот. Материалом изготовления выступает стекло BK7 — распространённый и хорошо изученный оптический крон с надёжными характеристиками пропускания в видимом диапазоне. Площадь рабочей поверхности линзы составляет 25,4 x 50,8 мм при толщине в центре 2 мм, а фокусное расстояние равно -75 мм, что указывает на рассеивающий характер линзы вдоль цилиндрической оси. Производителем данного изделия выступает компания Optogama.
Характеристики
- Тип: плоско-вогнутая цилиндрическая линза
- Материал: стекло BK7
- Площадь: 25,4 x 50,8 мм
- Толщина в центре: 2 мм
- Фокусное расстояние: -75 мм
- Производитель: Optogama
Отрасли применения
Цилиндрические линзы применяются для формирования линейных лазерных пучков и полос подсветки, коррекции астигматизма лазерных диодов, а также в системах структурированного освещения, используемых в машинном зрении и трёхмерном сканировании. Рассеивающий характер линзы делает её удобной для расширения пучка вдоль одной оси без изменения его формы в перпендикулярном направлении. Прямоугольная апертура элемента упрощает его юстировку в осветительных модулях и линейках сканирующих систем, где важна равномерность засветки по всей длине рабочей зоны.
Описание

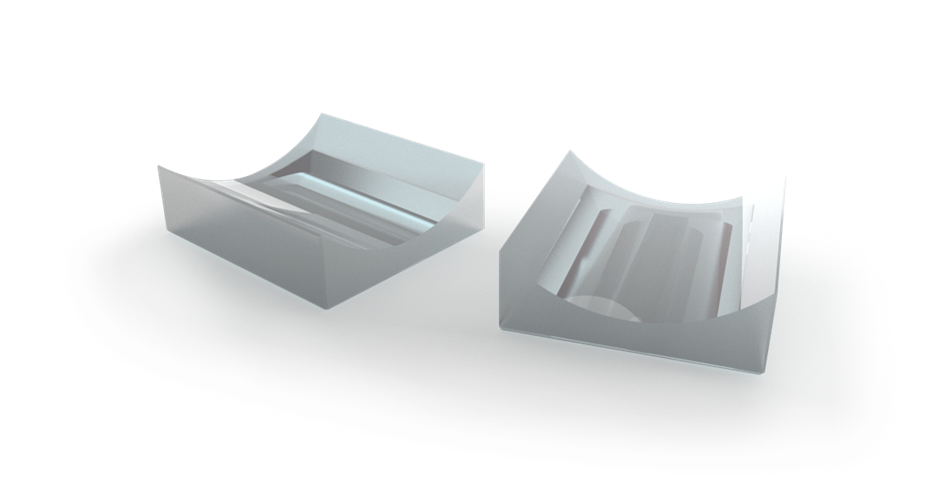

Плоско-вогнутые цилиндрические линзы имеют одну плоскую и одну вогнутую цилиндрическую поверхность и отрицательное фокусное расстояние. Эти линзы похожи на плоско-вогнутые сферические линзы, но разница состоит в том, что они работают только в одном измерении, а не в двух симметричных измерениях. Применимые условия для оптимальной производительности такие же, как для плосковогнутых сферических линз: от 5X до бесконечности.
|
Особенности: - Материал: UVFS и BK7; - Размеры: 25.4x25.4 мм и 25.4x50.8 мм; - Фокусное расстояние: от -25 мм до -1000 мм; - Изготовление на заказ. |
Применения: - Анаморфное формирование пучка; - Лазерное сканирование; - Лазерное проецирование. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632,8 нм |
|
Покрытие |
по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
