Поставщик
|
Optogama |
|
Артикул
|
7631 |
|
Тип линз
|
вогнутые |
|
Материал
|
BK7 |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Форма
|
цилиндрические |
Описание

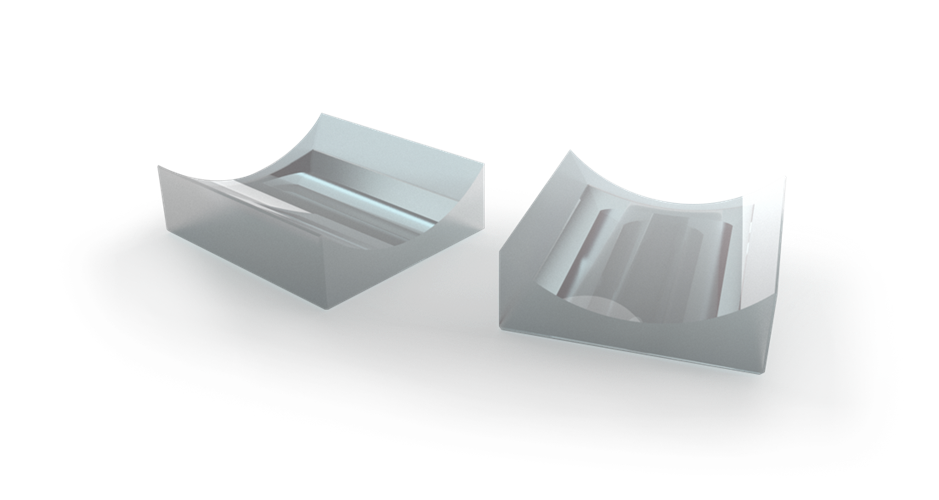

Плоско-вогнутая цилиндрическая линза отличается от классических сферических линз тем, что её криволинейная поверхность представляет собой не сегмент сферы, а сегмент цилиндра, из-за чего оптическая сила элемента проявляется только в одной плоскости, ортогональной оси цилиндра, тогда как в перпендикулярном направлении пучок проходит без изменения расходимости. Вогнутая цилиндрическая поверхность в сочетании с плоской второй гранью придаёт линзе отрицательную (рассеивающую) оптическую силу в рабочей плоскости, что отражено в указанном фокусном расстоянии -200 мм. Материалом подложки служит стекло BK7 — распространённый оптический крон с хорошей прозрачностью в видимом диапазоне и умеренной дисперсией. Прямоугольная площадь линзы 25.4x50.8 мм и толщина в центре 2 мм говорят о вытянутой, относительно тонкой конструкции, типичной для формирования линейных пучков или коррекции астигматизма в одном направлении. Такие линзы часто применяются в паре с цилиндрическими линзами положительной силы для построения анаморфотных телескопических систем.
Характеристики
- Тип: плоско-вогнутая цилиндрическая линза (рассеивающая)
- Материал: стекло BK7
- Площадь: 25.4 x 50.8 мм
- Толщина в центре: 2 мм
- Фокусное расстояние: -200 мм
- Оптическая сила проявляется только в одном направлении (вдоль оси, перпендикулярной образующей цилиндра)
- Производитель: Optogama
Отрасли применения
Цилиндрические линзы такого типа применяются в лазерных системах для формирования эллиптических или линейных профилей пучка, коррекции астигматизма диодных лазеров, а также в анаморфотных телескопах для изменения соотношения сторон пучка без изменения его формы в ортогональном направлении. Используются в промышленной лазерной обработке материалов, где требуется линейная засветка, в спектрометрах с щелевой геометрией входа, а также в системах формирования лазерных линий для машинного зрения и триангуляционных измерительных комплексов.
Описание
Плоско-вогнутые цилиндрические линзы имеют одну плоскую и одну вогнутую цилиндрическую поверхность и отрицательное фокусное расстояние. Эти линзы похожи на плоско-вогнутые сферические линзы, но разница состоит в том, что они работают только в одном измерении, а не в двух симметричных измерениях. Применимые условия для оптимальной производительности такие же, как для плосковогнутых сферических линз: от 5X до бесконечности.
|
Особенности: - Материал: UVFS и BK7; - Размеры: 25.4x25.4 мм и 25.4x50.8 мм; - Фокусное расстояние: от -25 мм до -1000 мм; - Изготовление на заказ. |
Применения: - Анаморфное формирование пучка; - Лазерное сканирование; - Лазерное проецирование. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632,8 нм |
|
Покрытие |
по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
