Поставщик
|
Optogama |
|
Артикул
|
7625 |
|
Тип линз
|
вогнутые |
|
Материал
|
BK7 |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Форма
|
цилиндрические |
Описание

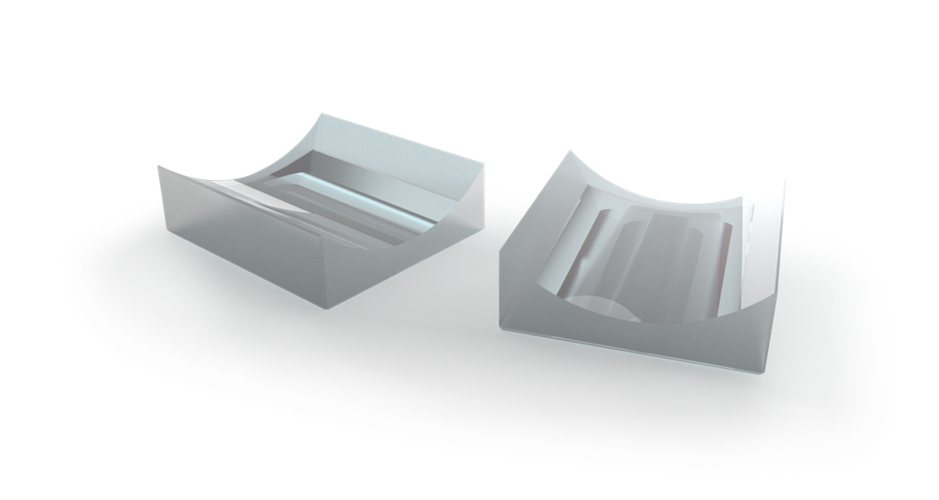

Плоско-вогнутая цилиндрическая линза от производителя Optogama сочетает две особенности: цилиндрическую форму рабочей поверхности, изменяющую расходимость пучка только в одном направлении, и вогнутый профиль, обуславливающий рассеивающее действие линзы, что отражено в отрицательном фокусном расстоянии -100 мм. Материал BK7 — распространённое боросиликатное крон-стекло с хорошими оптическими и механическими свойствами для видимого и ближнего инфракрасного диапазона. Квадратная апертура 25.4х25.4 мм и толщина в центре 2 мм задают геометрию, удобную для формирования линейного или веерного профиля пучка в лазерных приложениях. Отрицательное фокусное расстояние подчёркивает рассеивающую функцию линзы, применяемую обычно в паре с положительными цилиндрическими или сферическими элементами для тонкой настройки формы лазерного пятна на рабочей плоскости.
Характеристики
- Тип: плоско-вогнутая цилиндрическая линза
- Материал: BK7
- Апертура: 25.4x25.4 мм
- Толщина в центре: 2 мм
- Фокусное расстояние: -100 мм
- Производитель: Optogama
Отрасли применения
Применяется для формирования линейных лазерных профилей и расширения пучка в одном направлении в системах лазерной маркировки, машинного зрения, штрихкодовых сканеров и научного оборудования, где требуется анаморфная трансформация лазерного излучения. Дополнительно квадратная апертура линзы облегчает точную ориентацию элемента по оси цилиндрической кривизны при монтаже в юстировочную оправу с угловой шкалой.
Описание
Плоско-вогнутые цилиндрические линзы имеют одну плоскую и одну вогнутую цилиндрическую поверхность и отрицательное фокусное расстояние. Эти линзы похожи на плоско-вогнутые сферические линзы, но разница состоит в том, что они работают только в одном измерении, а не в двух симметричных измерениях. Применимые условия для оптимальной производительности такие же, как для плосковогнутых сферических линз: от 5X до бесконечности.
|
Особенности: - Материал: UVFS и BK7; - Размеры: 25.4x25.4 мм и 25.4x50.8 мм; - Фокусное расстояние: от -25 мм до -1000 мм; - Изготовление на заказ. |
Применения: - Анаморфное формирование пучка; - Лазерное сканирование; - Лазерное проецирование. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632,8 нм |
|
Покрытие |
по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
