Поставщик
|
Optogama |
|
Артикул
|
7553 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀25,4 мм |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Материал
|
UVFS (кварцевое стекло) |
|
Диаметр
|
25.4 мм (1") |
Описание

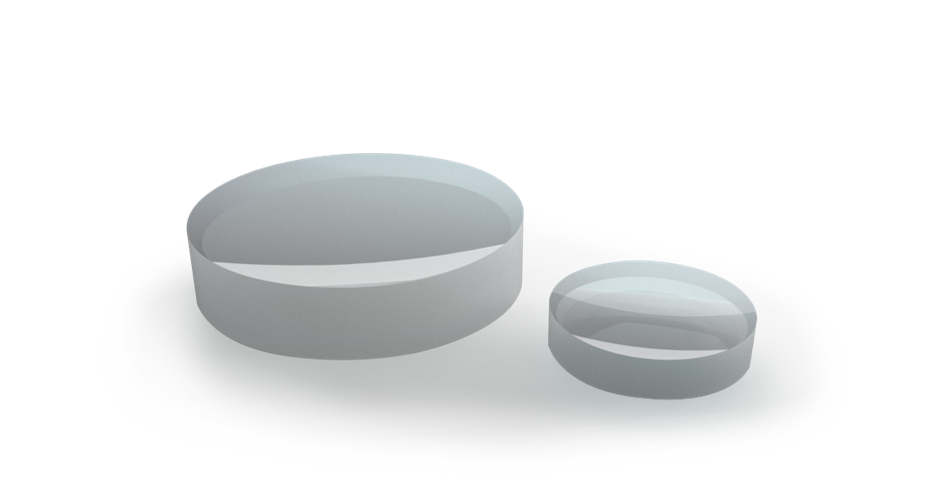

Плоско-вогнутая линза 7553 компании Optogama сделана из кварцевого стекла UVFS (ультрафиолетового плавленого кварца) диаметром 25,4 мм, толщиной в центре 2 мм и отрицательным фокусным расстоянием −40 мм.
Одна сторона линзы плоская, а вторая — вогнутая (изогнутая внутрь), из-за чего линза не собирает, а рассеивает проходящий свет. Материал UVFS хорошо пропускает не только видимый свет, но и ультрафиолетовое и часть инфракрасного излучения, поэтому такую линзу можно использовать в широком диапазоне длин волн, включая ультрафиолетовые лазеры.
Рассеивающие линзы такого рода часто ставят вместе с собирающей линзой, чтобы расширить лазерный пучок перед его дальнейшей обработкой или увеличить эффективное фокусное расстояние всей системы.
Небольшая толщина в центре (2 мм) при диаметре 25,4 мм делает эту линзу компактной и лёгкой заготовкой, удобной для встраивания в малогабаритные лазерные и измерительные узлы.
Материал UVFS дополнительно устойчив к нагреву от мощного лазерного излучения и почти не меняет своих оптических свойств при перепадах температуры, что важно для стабильной работы измерительной оптики в лабораторных условиях.
Характеристики
- Артикул: 7553; производитель: Optogama
- Тип: плоско-вогнутая линза (рассеивающая)
- Материал: кварцевое стекло UVFS
- Диаметр: 25,4 мм
- Толщина в центре: 2 мм
- Фокусное расстояние: −40 мм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание
Плоско-вогнутые сферические линзы Optogama имеют одну плоскую и одну сферическую вогнутую поверхности, а их фокусные расстояния отрицательны. Эти линзы отлично подходят, например, для коллимации сходящегося луча, разведения колимированного пучка. Для предотвращения сферических аберраций коллимированный луч должен всегда падать на изогнутую поверхность линзы и наоборот.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀12.7 мм и ⌀25.4 мм; - Фокус: от 20 мм до -10000 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Коллимация сходящегося пучка; - Разведение коллимированного пучка; - Формирование изображений. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минуты |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
