Описание

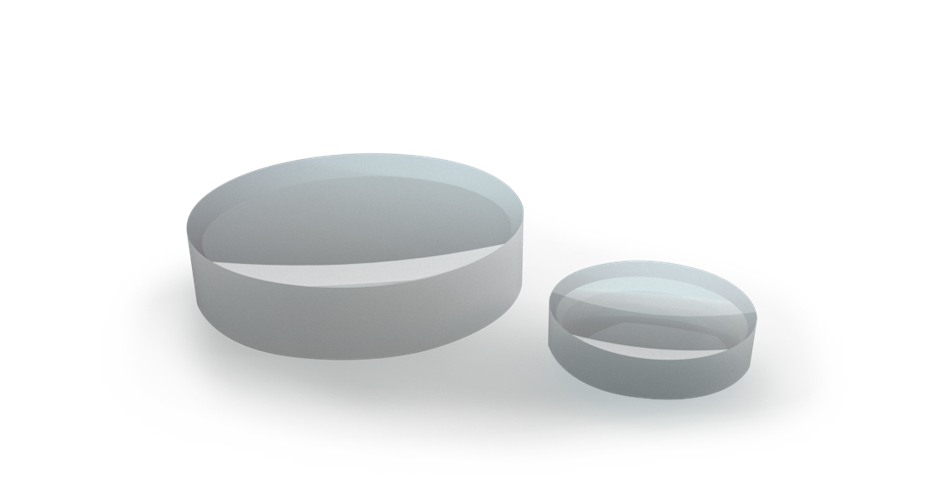

Плоско-вогнутая сферическая линза 7542 компании Optogama изготовлена из УФ плавленого кварца (UVFS) диаметром 25,4 мм (1 дюйм) и толщиной по центру 2 мм. Фокусное расстояние линзы −1000 мм, то есть она очень слабо рассеивает излучение. Такие линзы имеют одну плоскую и одну вогнутую сферическую поверхность, отрицательное фокусное расстояние и формируют только мнимые изображения, видимые сквозь линзу.
Плавленый кварц прозрачен в широком диапазоне от ультрафиолета до ближнего ИК (порядка 200–2200 нм), обладает малым коэффициентом теплового расширения и высокой лучевой прочностью, поэтому линзу можно использовать с УФ-, видимыми и ИК-лазерами. Расчётная толщина по краю при таких параметрах составляет около 2,35 мм. Точные допуски и параметры качества конкретного артикула 7542 в открытых источниках не опубликованы; их следует уточнять в каталоге Optogama.
Плоско-вогнутые линзы дают наилучшие результаты при работе с бесконечным сопряжением и с отношениями сопряжений от 5:1 и выше, например для расхождения коллимированного пучка или коллимации сходящегося пучка. Чтобы избежать сферической аберрации, параллельный пучок направляют на вогнутую поверхность и наоборот. Слабая оптическая сила линзы с f = −1000 мм удобна для точной подстройки положения фокуса, компенсации небольшой расходимости и создания телескопических схем с большим увеличением.
Характеристики
- Артикул: 7542; производитель: Optogama
- Тип: плоско-вогнутая сферическая линза
- Материал: УФ плавленый кварц (UVFS)
- Диаметр: 25,4 мм (1 дюйм)
- Толщина по центру: 2 мм
- Фокусное расстояние: −1000 мм
- Расчётная толщина по краю: около 2,35 мм
- Покрытие: не указано в наименовании товара
Отрасли применения
- Лазерная физика: коррекция расходимости и подстройка фокуса
- Телескопические системы и расширители пучка
- Интерферометрия и оптические измерения
- УФ- и ИК-оптика: работа с широкополосными и мощными лазерами
- Научные исследования и учебные лаборатории
Описание
Плоско-вогнутые сферические линзы Optogama имеют одну плоскую и одну сферическую вогнутую поверхности, а их фокусные расстояния отрицательны. Эти линзы отлично подходят, например, для коллимации сходящегося луча, разведения колимированного пучка. Для предотвращения сферических аберраций коллимированный луч должен всегда падать на изогнутую поверхность линзы и наоборот.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀12.7 мм и ⌀25.4 мм; - Фокус: от 20 мм до -10000 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Коллимация сходящегося пучка; - Разведение коллимированного пучка; - Формирование изображений. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минуты |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
