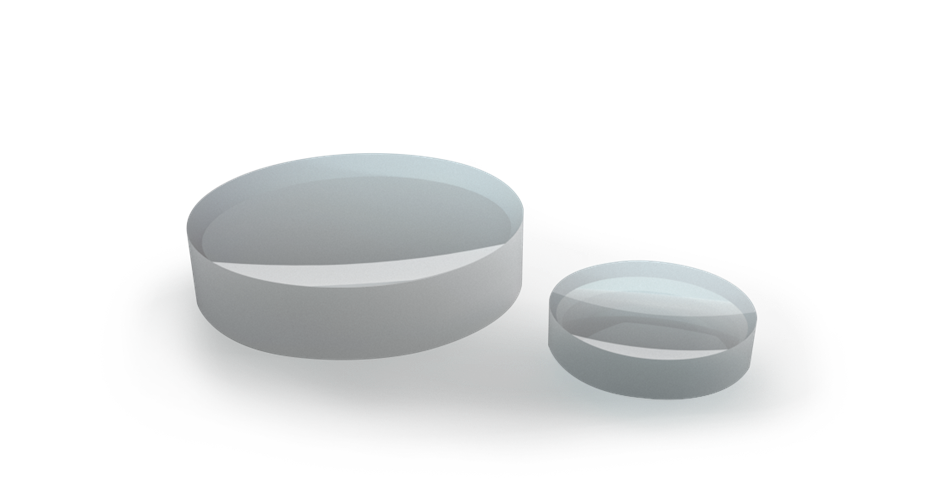

Плоско-вогнутая сферическая линза, материал: UVFS, диаметр: ⌀12,7 мм, толщина в центре: 2 мм, фокус: -300 мм, Optogama

Описание

Плоско-вогнутая сферическая линза из материала UVFS (ультрафиолетовое плавленое кварцевое стекло) диаметром 12,7 мм и толщиной в центре 2 мм с фокусным расстоянием -300 мм — это специализированный рассеивающий оптический элемент, предназначенный для управления ходом световых пучков и коррекции оптических аберраций. Плоско-вогнутая геометрия подразумевает одну плоскую поверхность и одну сферически вогнутую, что делает линзу предназначенной для расходимости пучков, то есть она увеличивает угол распространения лучей, проходящих через нее. Отрицательное фокусное расстояние -300 мм говорит о том, что линза является рассеивающей: параллельный пучок после прохождения через нее кажущийся исходящим из виртуального фокуса, расположенного перед линзой. Материал UVFS отличается высокой прозрачностью в ультрафиолетовом и видимом диапазонах, а также низкими внутренними потерями и отличной стабильностью при изменении температуры.

Диаметр 12,7 мм (стандартный размер ½ дюйма) обеспечивает совместимость с широким спектром лабораторных и промышленных оптических держателей. Толщина 2 мм в центре позволяет удерживать линзу легкой и компактной, сохраняя механическую прочность и устойчивость. Плавленый кварц обладает низким коэффициентом теплового расширения, что важно при работе в условиях переменных температур, высокоинтенсивного ультрафиолетового излучения и жестких требований к стабильности оптических параметров. Такая линза часто используется в составе сложных оптических сборок для коррекции фокусировки, формирования нужной конфигурации луча и управления размером светового пятна.

Характеристики

Диаметр 12,7 мм делает линзу совместимой с типовыми оптическими держателями, используемыми в лабораторных системах, а отрицательное фокусное расстояние -300 мм определяет ее рассеивающий характер. Плоская поверхность может использоваться для удобного монтажа и сопряжения с другими оптическими элементами, тогда как вогнутая поверхность выполняет функцию перераспределения лучей. Толщина в центре 2 мм снижает массу и позволяет использовать линзу в компактных оптических узлах, не создавая значительного ослабления светового потока. Материал UVFS обеспечивает высокую прозрачность в ультрафиолетовой и видимой областях спектра, что делает линзу пригодной для задач, где используются источники УФ-излучения и требуется минимизация потерь.

Качество поверхности и геометрии обеспечивает минимальные оптические дефекты и высокую стабильность характеристик. Линза может использоваться в сочетании с собирающими линзами для формирования корректирующих комбинаций, уменьшающих сферические и хроматические аберрации. Стандартная геометрия и размеры позволяют легко интегрировать ее в оптические схемы с использованием существующих крепежных и позиционирующих элементов. Материал устойчив к воздействию высоких уровней излучения и не подвержен быстрому старению, что важно при длительной эксплуатации в научном и промышленном оборудовании.

Отрасли применения

Плоско-вогнутые линзы из UVFS используются в системах ультрафиолетовой оптики, где требуется управление формой луча и коррекция фокусировки при работе с УФ-лазерами, источниками УФ-подсветки и спектрометрическими приборами. Они применяются в научных и лабораторных установках, где необходимо формировать расходящиеся пучки, расширять луч перед входом в другой оптический элемент или создавать специализированные профили освещения. В сочетании с собирающими линзами такие элементы используются для построения коррекционных систем, уменьшающих аберрации и улучшавших качество изображения в оптических приборах.

В промышленности плоско-вогнутые линзы используются в системах измерения, контроля качества, лазерной обработки материалов и диагностики, где важно точно управлять геометрией светового пучка. UVFS-материал делает линзу подходящей для работы в условиях высокоинтенсивного УФ-излучения, например в установках микролитографии, экспонирования фоточувствительных материалов и в некоторых медицинских диагностических системах. В научных исследованиях такая линза применяется в экспериментах по нелинейной оптике, спектроскопии и фотохимическим процессам, где требуется стабильное и предсказуемое поведение оптического элемента в широком диапазоне длин волн.

Описание

Плоско-вогнутые сферические линзы Optogama имеют одну плоскую и одну сферическую вогнутую поверхности, а их фокусные расстояния отрицательны. Эти линзы отлично подходят, например, для коллимации сходящегося луча, разведения колимированного пучка. Для предотвращения сферических аберраций коллимированный луч должен всегда падать на изогнутую поверхность линзы и наоборот.

Оптическая схема линзы

Спецификация
