Поставщик
|
Optogama |
|
Артикул
|
7520 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀12.7 мм |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Материал
|
UVFS (кварцевое стекло) |
|
Диаметр
|
12.7 мм (Ø1/2") |
Описание
Плоско-вогнутая сферическая линза артикула 7520 от Optogama – это рассеивающий элемент высокого качества, выполненный из плавленого кварца (UV Fused Silica) и предназначенный для работы в ультрафиолетовой, видимой и инфракрасной областях спектра. Диаметр 12,7 мм и большое отрицательное фокусное расстояние -200 мм характеризуют линзу как слаборассеивающий компонент, который почти не изменяет расходимость коллимированного пучка, но прекрасно подходит для коррекции оптических аберраций, тонкого увеличения расходимости и компенсации избыточной оптической силы в системах. Толщина в центре всего 2 мм делает линзу очень лёгкой и позволяет минимизировать вносимые фазовые искажения. Отсутствие покрытий на поверхности кварца сохраняет предельно широкую полосу пропускания от 185 нм до 2 мкм и высокую лучевую стойкость, необходимую для работы с импульсными УФ-лазерами. Линза полирована до качества 40-20, что гарантирует низкое рассеяние. Плоская поверхность служит базовой для точного совмещения в оправе. Optogama производит данные линзы с высоким уровнем контроля формы и чистоты, что позволяет использовать их в ответственных научных и промышленных системах. Линза поставляется в индивидуальном защитном контейнере.
Характеристики
Производитель/артикул: Optogama 7520. Тип: плоско-вогнутая сферическая линза. Материал: UV Fused Silica. Диаметр: 12,7 мм (0,5 дюйма) ±0,05 мм. Эффективное фокусное расстояние: -200 мм (±2%). Толщина по центру: 2,0 мм (±0,1 мм). Рабочий диапазон: 185–2000 нм (голый кварц). Покрытие: без покрытия. Пропускание: ~92% на поверхность. Радиус кривизны вогнутой поверхности: ~ -92 мм. Качество поверхности: 40-20 scratch-dig. Плоскостность: λ/4. Лучевая стойкость: >3 Дж/см² (10 нс, 355 нм).
Отрасли применения
Линза Optogama 7520 применяется в астрономических компенсаторах комы и астигматизма. В лазерных интерферометрических системах она служит для точной подстройки кривизны волнового фронта. В научных экспериментах по квантовой оптике линзу используют для создания слабо расходящихся пучков накачки. Также она востребована в оптических пинцетах и устройствах формирования световых ловушек.
Описание

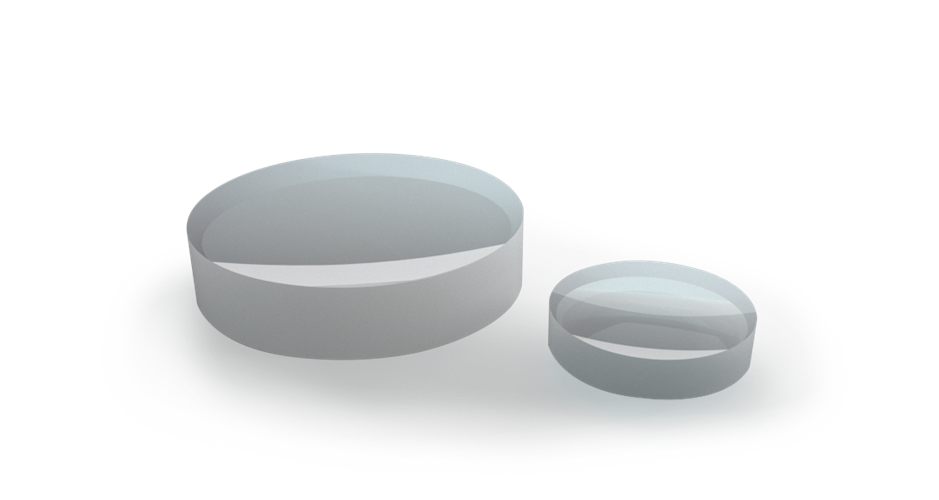

Плоско-вогнутые сферические линзы Optogama имеют одну плоскую и одну сферическую вогнутую поверхности, а их фокусные расстояния отрицательны. Эти линзы отлично подходят, например, для коллимации сходящегося луча, разведения колимированного пучка. Для предотвращения сферических аберраций коллимированный луч должен всегда падать на изогнутую поверхность линзы и наоборот.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀12.7 мм и ⌀25.4 мм; - Фокус: от 20 мм до -10000 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Коллимация сходящегося пучка; - Разведение коллимированного пучка; - Формирование изображений. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минуты |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
