Optogama |
|
Артикул
|
7516 |
|
Тип линз
|
сферические |
|
Материал
|
UVFS |
|
Диаметр
|
⌀12.7 мм |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Материал
|
UVFS (кварцевое стекло) |
|
Диаметр
|
12.7 мм (Ø1/2") |
Описание

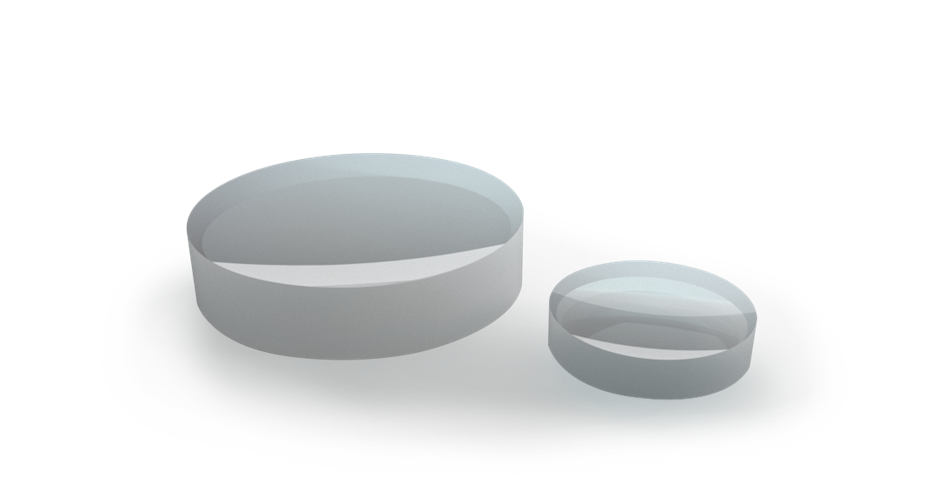

Плоско-вогнутая сферическая линза Optogama 7516 изготовлена из ультрафиолетового плавленого кварца (UVFS) и имеет диаметр 12,7 мм и фокусное расстояние −20 мм. Линзы UVFS‑серии обладают высокой прозрачностью от глубокого УФ до ближнего ИК, что позволяет использовать их как в УФ‑диапазоне, так и в видимом и ближнем инфракрасном диапазоне. Плоско‑вогнутая геометрия формирует отрицательное фокусное расстояние, обеспечивая дивергентный выходной пучок при параллельном входе; это полезно для расширения луча, телескопических систем и управления плотностью энергии лазерных пучков. Конструкция линзы соответствует стандартам качества: допуски на толщину и центрировку, защитные фаски и качество поверхности порядка 40‑20 scratch‑dig, что обеспечивает надёжное использование в лабораторных и промышленных условиях. Как стандартный продукт UVFS plano‑concave линза 7516 может поставляться без покрытия, но по запросу доступны варианты с антиотражающими покрытиями, адаптированными под конкретный диапазон длин волн.Характеристики
- Тип: плоско‑вогнутая (Plano‑Concave) линза из UV‑grade fused silica.
- Диаметр: 12,7 мм.
- Фокусное расстояние: −20 мм.
- Материал: UVFS, прозрачность от УФ до ближнего ИК.
- Качество поверхности: около 40‑20 scratch‑dig.
- Фокальный допуск: порядка ±3 %.
Отрасли применения
- УФ‑ и лазерная оптика: формирование дивергентных пучков в системах УФ‑лазеров и диагностических установках.
- Телескопы и расширители луча: использование в отрицательных плечах телескопических систем.
- Спектроскопия и измерения: управление плотностью потока света и геометрией пучка в спектральных приборах.
- Научные и промышленные оптические сборки: интеграция в универсальные системы работы от УФ до ближнего ИК.
Описание
Плоско-вогнутые сферические линзы Optogama имеют одну плоскую и одну сферическую вогнутую поверхности, а их фокусные расстояния отрицательны. Эти линзы отлично подходят, например, для коллимации сходящегося луча, разведения колимированного пучка. Для предотвращения сферических аберраций коллимированный луч должен всегда падать на изогнутую поверхность линзы и наоборот.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀12.7 мм и ⌀25.4 мм; - Фокус: от 20 мм до -10000 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Коллимация сходящегося пучка; - Разведение коллимированного пучка; - Формирование изображений. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минуты |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
