Поставщик
|
Optogama |
|
Артикул
|
7529 |
|
Тип линз
|
сферические |
|
Материал
|
BK7 |
|
Диаметр
|
⌀25.4 мм |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Диаметр
|
25.4 мм (1") |
Описание

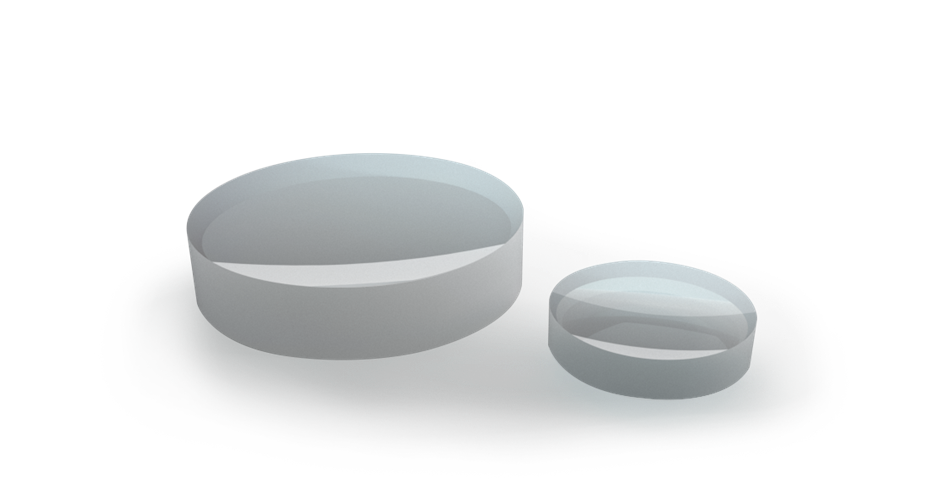

Плоско-вогнутая сферическая линза производства компании Optogama выполнена из оптического стекла BK7 — одного из наиболее распространённых кроновых материалов, обладающего хорошей прозрачностью в видимом диапазоне и стабильными механическими характеристиками при обработке. Одна поверхность линзы плоская, вторая вогнутая, что придаёт элементу отрицательную оптическую силу и способность рассеивать параллельный пучок света, формируя мнимый фокус на удалении от линзы в сторону источника. Отрицательное фокусное расстояние -200 мм при диаметре 25.4 мм и толщине в центре 2 мм говорит об умеренной рассеивающей силе, применимой для расширения лазерных пучков или коррекции сходимости в комбинации с положительными линзами. Отсутствие явно указанного просветляющего покрытия предполагает базовую конфигурацию элемента, рассчитанную на последующую интеграцию в системы с собственными требованиями к спектральной обработке поверхностей.
Характеристики
- Тип: плоско-вогнутая (рассеивающая) сферическая линза
- Материал: BK7
- Диаметр: ⌀25.4 мм
- Толщина в центре: 2 мм
- Фокусное расстояние: -200 мм
- Производитель: Optogama
Отрасли применения
Линза применяется в лазерных системах для расширения пучка, в комбинированных оптических схемах формирования коллимированного излучения, а также в научных и промышленных лазерных установках, где требуется компактный рассеивающий элемент из стандартного оптического стекла.
Описание
Плоско-вогнутые сферические линзы Optogama имеют одну плоскую и одну сферическую вогнутую поверхности, а их фокусные расстояния отрицательны. Эти линзы отлично подходят, например, для коллимации сходящегося луча, разведения колимированного пучка. Для предотвращения сферических аберраций коллимированный луч должен всегда падать на изогнутую поверхность линзы и наоборот.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀12.7 мм и ⌀25.4 мм; - Фокус: от 20 мм до -10000 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Коллимация сходящегося пучка; - Разведение коллимированного пучка; - Формирование изображений. |
Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минуты |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
