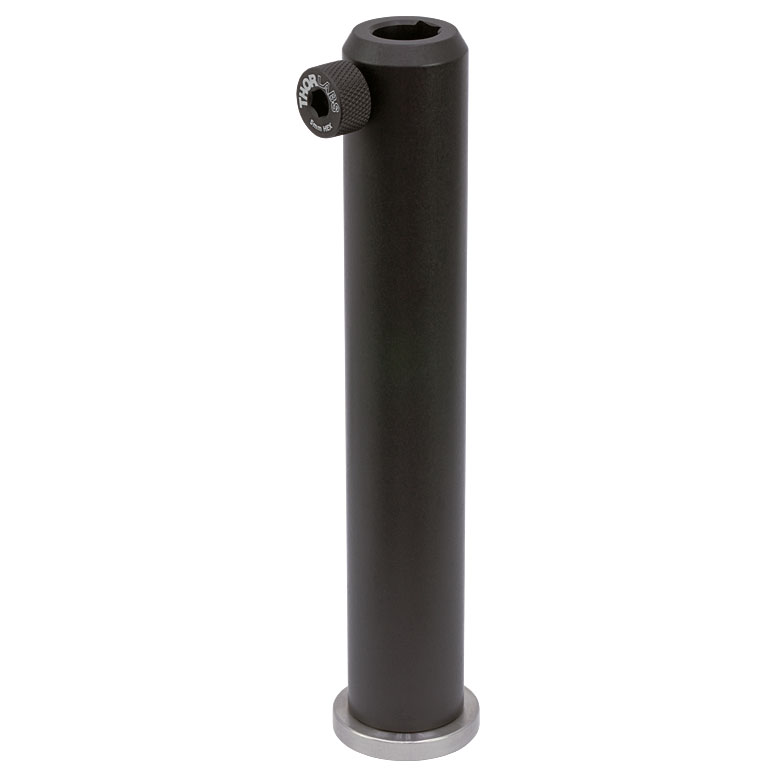

PH150E/M - Держатель для стержней (Ø12.7 мм) с основанием для крепления с помощью прижима, подпружиненный винт, фиксируемый шестигранным ключом, высота: 154.7 мм, Thorlabs

Описание

PH150E/M — это пьедестальный держатель для оптических стержней диаметром 12.7 мм с общей высотой 154.7 мм, оснащённый подпружиненным винтом с шестигранной фиксацией, производства Thorlabs. Держатель предназначен для установки стандартных оптических столбов Ø1/2 дюйма на оптическую плиту или стол и относится к пьедестальному типу конструкции, в котором основание держателя выполнено в виде более узкого цилиндрического пьедестала по сравнению с классическими держателями с широким плоским основанием. Такая конструкция уменьшает занимаемую площадь на рабочей поверхности и облегчает плотную компоновку компонентов в стеснённых оптических сборках.

Ключевой особенностью держателя является подпружиненный фиксирующий винт с шестигранным профилем, внутри которого расположен пружинный плунжер, удерживающий вставленный стальной столб на месте ещё до окончательной затяжки винта. Такая конструкция позволяет оператору позиционировать оптический столб одной рукой, не придерживая его второй рукой во время затяжки, что существенно ускоряет процесс сборки и модификации оптической установки. Метрическая версия держателя (/M) комплектуется 5-миллиметровым шестигранным фиксирующим винтом TS6H/M, соответствующим метрической системе крепёжных элементов.

Высота держателя 154.7 мм относится к пьедестальному типоразмеру E (Extended), обеспечивающему увеличенную рабочую высоту столба по сравнению со стандартными держателями меньшей высоты, что удобно при построении многоярусных оптических сборок. Крепление держателя к оптической плите осуществляется винтом с резьбой 1/4"-20 (или M6), совместимым со стандартной сеткой резьбовых отверстий большинства оптических столов и брейдбордов Thorlabs. Такой держатель является базовым строительным элементом практически любой лабораторной оптической установки, где используются столбы диаметром 12.7 мм.

Характеристики

Диаметр устанавливаемого столба: Ø12.7 мм (Ø1/2"). Высота держателя: 154.7 мм (пьедестальный тип E). Фиксация столба: подпружиненный шестигранный винт (5 мм, TS6H/M). Крепление к плите: резьба 1/4"-20 или M6 в зависимости от исполнения. Материал: анодированный алюминий. Тип основания: пьедестальное (уменьшенная площадь основания).

Отрасли применения

Держатель PH150E/M применяется при сборке оптических установок на брейдбордах и оптических столах, где требуется компактное крепление стандартных столбов с быстрой фиксацией. Он используется в фотонике, лазерной технике и научных лабораториях при построении многоуровневых экспериментальных стендов. Также держатель находит применение в образовательных и производственных установках, где важна скорость сборки и модификации оптической конфигурации.
