PF05-03-M02-10 - Зеркала с золотым покрытием, Ø1/2", для работы в среднем ИК диапазоне, 10 шт., Thorlabs

Описание

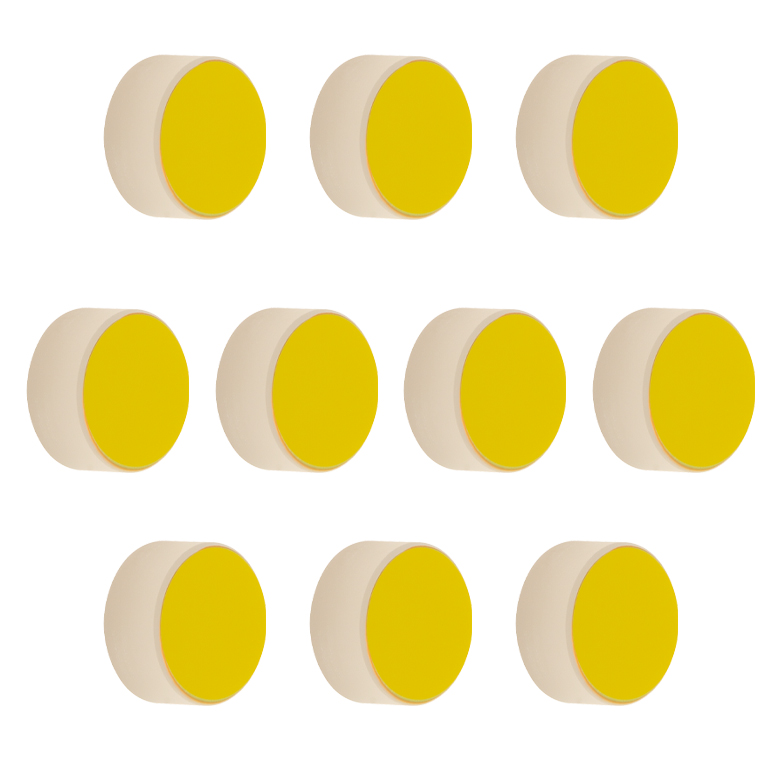

PF05-03-M02-10 — это упаковка из десяти плоских зеркал диаметром 1/2 дюйма с улучшенным золотым покрытием, оптимизированным для работы в среднем инфракрасном диапазоне, производства Thorlabs. Компактный размер зеркал делает данную серию подходящей для встраивания в малогабаритные оптические модули, где полноразмерные зеркала диаметром 1 дюйм не подходят по конструктивным ограничениям. Улучшенное золотое покрытие обеспечивает среднюю отражательную способность более 98 процентов в диапазоне от 2 до 20 мкм при углах падения от 0 до 45 градусов, что делает зеркала эффективным решением для широкополосных ИК-приложений.

Подложка зеркал выполнена из плавленого кварца толщиной 6.0 мм, а плоскостность передней поверхности удерживается на уровне лучше λ/10 при измерении на длине волны 633 нм. Качество обработки поверхности соответствует стандарту 40-20 по шкале скретч-дигг, обеспечивая минимальное рассеяние отражённого излучения и предсказуемое оптическое поведение зеркала в прецизионных системах. Малый диаметр зеркала не влияет на качество отражающей поверхности, сохраняя те же оптические характеристики, что и у более крупных зеркал этой же серии покрытий.

Комплект из десяти зеркал со скидкой относительно поштучной стоимости делает данную упаковку экономически выгодным решением для приложений, требующих множества идентичных малогабаритных отражающих элементов, например, при построении многозеркальных оптических систем сканирования или матричных конфигураций. Устойчивость улучшенного золотого покрытия к механическим повреждениям и лёгкость очистки поверхности обеспечивают длительный срок службы зеркал в лабораторных и промышленных условиях эксплуатации. Компактность зеркал данной серии особенно ценится в портативных и встраиваемых ИК-приборах.

Характеристики

Диаметр зеркала: Ø1/2" (12.7 мм), толщина: 6.0 мм. Покрытие: улучшенное золотое (MIR-Enhanced Gold), отражательная способность >98% в диапазоне 2–20 мкм при 0–45°. Подложка: плавленый кварц. Плоскостность: <λ/10 при 633 нм, качество поверхности: 40-20 скретч-дигг. Комплектация: упаковка из 10 зеркал.

Отрасли применения

Зеркала PF05-03-M02-10 применяются в компактных системах инфракрасной спектроскопии и портативных ИК-приборах, где требуется высокая отражательная способность при ограниченных габаритах компонента. Они используются в лазерных системах среднего ИК-диапазона для построения малогабаритных оптических трактов и резонаторов. Также зеркала находят применение в тепловизионных модулях и научных исследованиях, где важна компактность отражающих оптических элементов.
