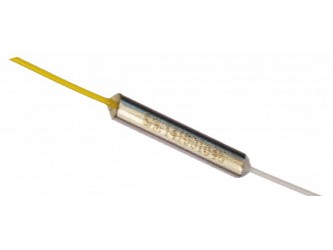

Серия перестраиваемых аттенюаторов FVOA основана на прямом соединении волокна с волокном с микро-электромеханическим затвором (MEMS) между ними. Он устраняет необходимость в линзах и оптическом покрытии, отличается низкими потерями, широкой полосой пропускания, высокой мощностью, компактными размерами и простотой работы. Современные микросхемы MEMS вмещают волокна с диаметром сердцевины от 5 до 105 мкм. Серия FVOA соответствует стандартам качества Telcordia 1209 и 1221.
Особенности:
- Диапазон длин волн 380-2000 нм;
- Диапазон изменения затухания 30-60 дБ;
- Разрешение непрерывное;
- Волокно MM.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед.измерения |
|
Длина волны |
380 |
2000 |
нм |
|
|
Полоса пропускания |
Широкая полоса без покрытия |
|
||
|
Вносимые потери |
0.5 |
1 |
дБ |
|
|
Потери, зависящие от температуры |
|
|
|
|
|
@10 дБ |
0.8 |
1.2 |
дБ |
|
|
Разрешение затухания |
Непрерывное |
|||
|
Диапазон затухания |
|
|
|
|
|
Сердцевина <60 мкм |
40 |
60 |
дБ |
|
|
Обратные потери |
30 |
40 |
дБ |
|
|
Время отклика |
5 |
20 |
30 |
мс |
|
Оптическая мощность |
500 |
800 |
мВт |
|
|
Управляющее напряжение |
3.5 |
5 |
В |
|
|
Энергопотребление |
80 |
220 |
мВт |
|
|
Стандарт качества |
Telcordia 1209 и 1221 |
|||
|
Рабочая температура |
-5..70 |
°C |
||
|
Температура хранения |
-40..85 |
°C |
||
|
Тип волокна |
50/125, 62.5/125 |
|||
Формирование артикула:
FVOA-A 1 B C D E F
|
Символ |
Обозначение |
|
A: Конфигурация |
Стандартная |
|
Под заказ |
|
|
B: Длина волны, нм |
488 |
|
532 |
|
|
650 |
|
|
780 |
|
|
850 |
|
|
980 |
|
|
1060 |
|
|
1310 |
|
|
1550 |
|
|
2000 |
|
|
Под заказ |
|
|
C: Тип волокна |
SMF-28 |
|
50 мкм |
|
|
60 мкм |
|
|
105 мкм |
|
|
Под заказ |
|
|
D: Тип покрытия |
Без покрытия |
|
900 мкм в кожухе |
|
|
Под заказ |
|
|
E: Длина волокна |
0.25 м |
|
0.5 м |
|
|
1 м |
|
|
Под заказ |
|
|
F: Тип коннектора |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Под заказ |
