Описание

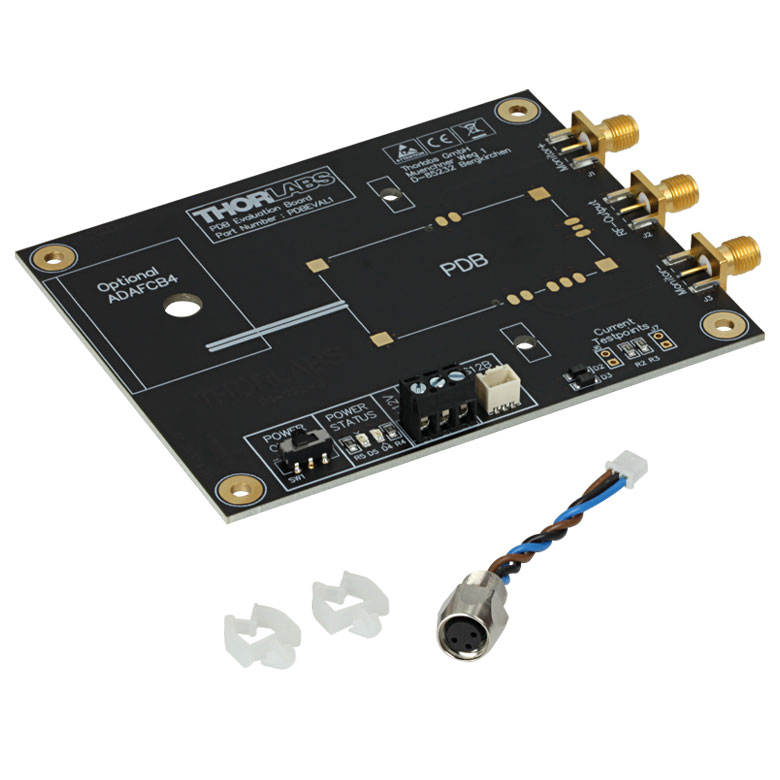

PDBEVAL1 — отладочная плата для балансного фотодетектора Thorlabs. Основные параметры: отладочная плата для балансного детектора PDB770C.
Плата служит для оценки и интеграции PDB770C; ее нельзя описывать как отдельный фотодетектор или автоматически переносить на нее рабочую полосу другого модуля. Комплектность и ревизию сверяют перед заказом.
Плата предназначена для работы с совместимым детектором на стенде. Ее используют, чтобы проверить подключение, питание и регистрацию выходного сигнала до интеграции фотоприемника в конечный прибор. Оптический диапазон, тип входа, пределы электрической полосы и допустимую оптическую мощность определяют по подключенному детектору, а не по обозначению отладочной платы.
Перед включением сверяют ревизию платы и схему выводов модуля. Проверяют полярность, напряжение и допустимый ток питания. Сигнальные разъемы не используют для подачи питания, если такая схема не предусмотрена производителем. При установке и снятии модуля отключают питание и применяют защиту от электростатического разряда.
Для оценки быстродействия выбирают кабели и измерительные входы, рассчитанные на требуемую полосу и нагрузку. Результат измерения включает влияние платы, переходников и осциллографа. Если форма сигнала отличается от ожидаемой, отдельно проверяют загрузку выхода, качество соединений и форму исходного оптического сигнала, не подменяя эти проверки паспортной полосой детектора.
Для повторяемой оценки фиксируют схему подключения и ревизии узлов, сначала записывают базовый уровень, затем измеряют отклик на известный вход. Если используется балансная пара, контролируют оба оптических канала и проверяют остаток на выходе при общем воздействии. Это помогает различить дефект подключения, оптический дисбаланс и ограничения измерительной аппаратуры.
Характеристики
- Артикул: PDBEVAL1.
- отладочная плата для балансного детектора PDB770C.
Отрасли применения
- Фотонное приборостроение: стендовая оценка PDB770C перед интеграцией.
- Лабораторная разработка: отладка подключения и проверка измерительного тракта.
