Описание

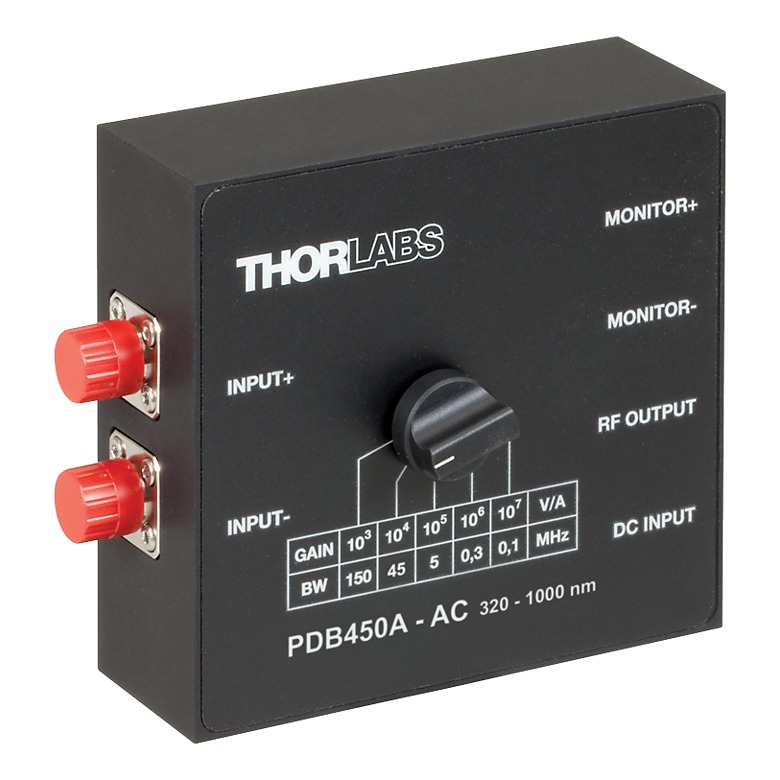

PDB450A-AC — балансный фотодетектор Thorlabs. Основные параметры: Si; переключаемое трансимпедансное усиление; AC-связь дифференциального выхода.
В отличие от PDB450A, эта версия не передает постоянный уровень на основном разностном выходе. Для медленного дрейфа проверяют доступные мониторные выходы и их полосу.
В балансном приемнике два фотодиода регистрируют отдельные оптические каналы, а трансимпедансная схема преобразует разность фототоков в выходное напряжение. При одинаковом воздействии на оба входа часть общего шума подавляется. Степень подавления зависит от согласования мощностей, чувствительности каналов и частоты, поэтому баланс не подтверждают только одинаковыми настройками двух источников.
Перед измерением сверяют способ ввода, полосу и выходную нагрузку. При свободном пучке выравнивают положение обоих пятен; в волоконной системе проверяют потери и соответствие ответных разъемов. Каждый канал должен оставаться в линейном режиме. Небольшое разностное напряжение само по себе не доказывает, что оба фотодиода работают без насыщения.
Спектральную область фотодиодов отличают от электрической частотной полосы выхода. Первая относится к длине волны света, вторая — к скорости изменений разностного сигнала. У исполнения с AC-связью постоянный уровень подавляется, а низкочастотный отклик зависит от нижней границы полосы. Если имеются мониторные выходы, их характеристики не приравнивают к параметрам основного выхода.
При проверке тракта сначала измеряют остаточный сигнал при одинаковом воздействии на оба канала, затем проверяют отклик на известную разницу. Фиксируют длину волны, мощности, кабели и настройки нагрузки. Если измерение ограничивает остаток общего сигнала, проверяют согласование плеч и частотный отклик, прежде чем увеличивать усиление или менять приемник.
Характеристики
- Артикул: PDB450A-AC.
- Si.
- переключаемое трансимпедансное усиление.
- AC-связь дифференциального выхода.
Отрасли применения
- Интерферометрия и фотоника: регистрация разностного сигнала двух оптических плеч.
- Лабораторные измерения: подавление общей модуляции при согласованном оптическом вводе.
