Поставщик
|
Thorlabs |
|
Артикул
|
PDA30G-EC |
|
Типы изделий
|
детекторы |
|
Рабочий спектральный диапазон, нм
|
1000-2900 |
|
Материал
|
PbS & PbSe |
|
Спектральный диапазон
|
1.0-2.9 |
|
Особенности
|
с усилителем |
Описание

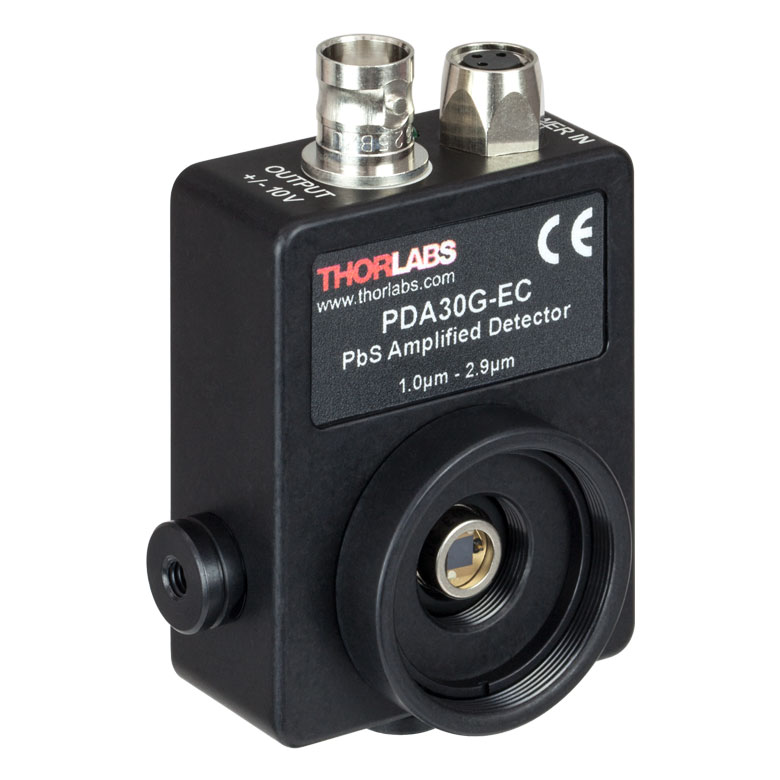

Детектор PbS в исполнении EC предназначен для оптических стендов с прерываемым или модулированным ИК-излучением. Он преобразует изменение освещения в электрический сигнал через встроенный усилительный тракт. Региональное обозначение важно для комплектации, однако не заменяет проверку реального питающего адаптера и разъемов.
PDA30G-EC рассчитан на 1,0–2,9 мкм; чувствительная область 9 мм². Максимальная полоса составляет 1 кГц в предусмотренной конфигурации.
Выход PDA30G-EC имеет AC-связь и подавляет постоянную составляющую.
PDA30G-EC имеет полосу до 1 кГц и не предназначен для детального отображения наносекундных импульсов. При использовании прерывателя частоту выбирают внутри подходящей области отклика. Зарегистрированный сигнал связан с переменной частью освещения, а не равен автоматически полной мощности непрерывного пучка.
У PDA30G-EC встроенное термоэлектрическое охлаждение не предусмотрено.
Питание PDA30G-EC выполняется через предусмотренный внешний источник.
Перед измерением с PDA30G-EC выбирают подходящую оптику и ограничивают поток, чтобы не перегрузить чувствительный элемент.
Поскольку модель относится к прежнему поколению, перед заменой источника питания проверяют требования непосредственно на имеющемся комплекте. Региональный суффикс не дает информации о любом адаптере, который мог быть установлен позже. Для оценки оптического канала используют стабильный модулированный источник и проверяют выход без насыщения. Попытка восстановить постоянную мощность только по AC-напряжению без знания модуляции приводит к неоднозначному результату.
Характеристики
- Артикул: PDA30G-EC.
- Материал приемника: PbS; область 1,0–2,9 мкм.
- Активная область: 9 мм².
- Максимальная полоса: 1 кГц.
- Связь усилительного тракта: AC.
- Термоэлектрическое охлаждение: нет.
- Усиление: фиксированное.
- Сетевой диапазон определяется паспортом фактического внешнего адаптера.
- Встроенный приемник не является самостоятельным спектрометром.
Отрасли применения
- ИК-исследования: регистрация излучения 1,0–2,9 мкм приемником PDA30G-EC.
- Модуляционная спектроскопия: работа с прерываемым пучком и частотно-согласованной регистрацией.
- Лабораторные стенды: сравнение сигналов при стабильной геометрии, измеренном фоне и подтвержденной линейности PDA30G-EC.
