Описание

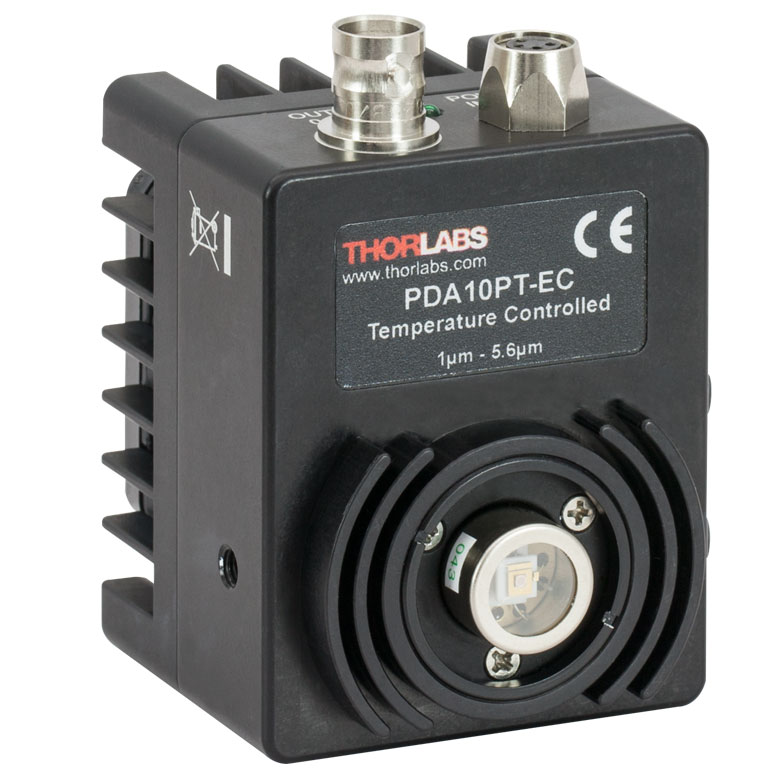

InAsSb-фотодетектор с термоэлектрическим охлаждением и региональной комплектацией EC служит для лабораторной регистрации ИК-модуляции. Чувствительность и временной отклик настраиваются предусмотренными переключателями. Присутствие охладителя не делает устройство универсальным тепловизором и не создает изображения без отдельной сканирующей системы.
PDA10PT-EC рассчитан на 1,0–5,8 мкм; чувствительная область Ø1 мм. Максимальная полоса составляет 1,6 МГц в предусмотренной конфигурации.
Выход PDA10PT-EC имеет AC-связь и подавляет постоянную составляющую.
PDA10PT-EC удерживает чувствительный элемент при температуре около −30 °C с помощью внутреннего термостатирования. Это температура сенсора, а не допустимая температура воздуха вокруг корпуса. Для корректного опыта соблюдают условия отвода тепла и дают системе выйти на предусмотренный рабочий режим.
Охлаждение PDA10PT-EC снижает температурно-зависимые вклады, но не устраняет световой фон, шум усилителя и нестабильность внешнего тракта. После изменения условий проверяют установление теплового режима.
Питание PDA10PT-EC выполняется через предусмотренный внешний источник.
Перед измерением с PDA10PT-EC выбирают подходящую оптику и ограничивают поток, чтобы не перегрузить чувствительный элемент.
Прерыватель или электронная модуляция создают переменную составляющую, которую способен регистрировать данный AC-приемник. При этом заполнение и форма сигнала влияют на связь измеренной амплитуды с полным потоком. Если эти параметры меняются между опытами, прямое сравнение в вольтах может оказаться некорректным. Процедуру нормировки определяют заранее и проверяют на стабильном источнике в выбранной области 1,0–5,8 мкм.
Характеристики
- Артикул: PDA10PT-EC.
- Материал приемника: InAsSb; область 1,0–5,8 мкм.
- Активная область: Ø1 мм.
- Максимальная полоса: 1,6 МГц.
- Связь усилительного тракта: AC.
- Термоэлектрическое охлаждение: предусмотрено.
- Усиление: настройка по руководству соответствующего исполнения.
- Сетевой диапазон определяется паспортом фактического внешнего адаптера.
- Встроенный приемник не является самостоятельным спектрометром.
Отрасли применения
- ИК-исследования: регистрация излучения 1,0–5,8 мкм приемником PDA10PT-EC.
- Модуляционная спектроскопия: работа с прерываемым пучком и частотно-согласованной регистрацией.
- Лабораторные стенды: сравнение сигналов при стабильной геометрии, измеренном фоне и подтвержденной линейности PDA10PT-EC.
