Поставщик
|
Thorlabs |
|
Артикул
|
PDA015C/M |
|
Типы изделий
|
детекторы |
|
Рабочий спектральный диапазон, нм
|
800-1700 |
|
Материал
|
InGaAs |
|
Особенности
|
с трансимпедансным усилителем |
|
Крепление
|
M4 |
Описание

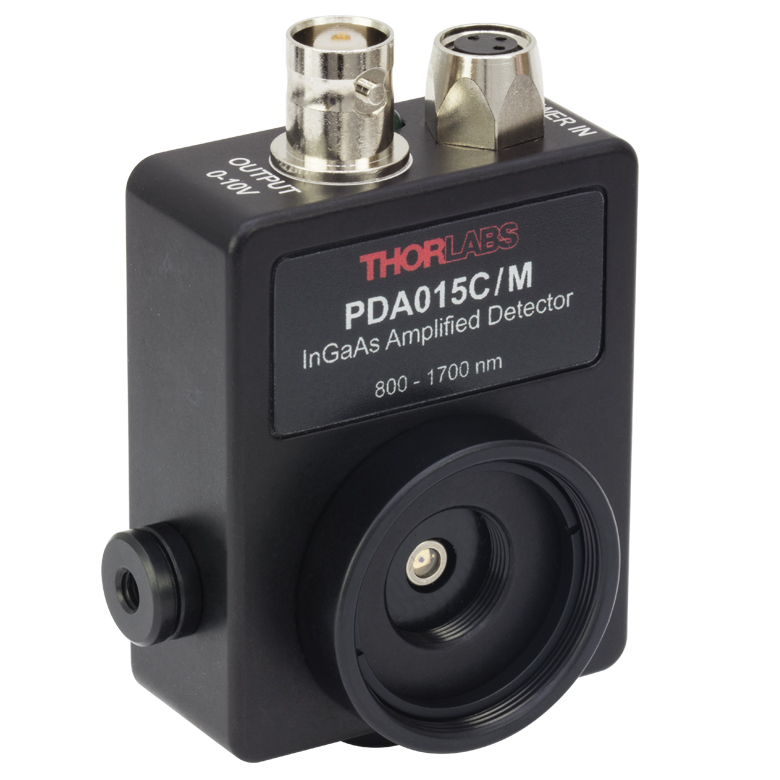

Фотоприемник InGaAs с метрическим креплением служит для преобразования коротковременных изменений ИК-мощности в напряжение. Фиксированное усиление задает определенную чувствительность и динамический диапазон без ручного переключения ступеней. При интеграции учитывают размер фотодиода, спектр источника и электрическую нагрузку на выходе.
PDA015C/M использует материал InGaAs; рабочая область 800–1700 нм, активная площадь 0,018 мм².
Усиление PDA015C/M фиксировано конструкцией.
При использовании PDA015C/M проверяют поляризацию и геометрию внешних волоконных насадок, если они добавлены пользователем. Сам детектор не гарантирует автоматического согласования с любым коннектором. Нужный адаптер должен направлять свет на Ø150-мкм область и не ограничивать спектральное пропускание.
Электрический выход PDA015C/M имеет связь по постоянному току.
Монтаж PDA015C/M: M4.
При измерениях с PDA015C/M оценивают темновой уровень, внешний фон и линейность отклика в рабочей области.
При измерении сигнала с длиной волны около 1550 нм используют чувствительность InGaAs именно в этой точке спектра. Коэффициент на другом участке диапазона 800–1700 нм может дать систематическую ошибку мощности. Для относительных временных измерений также важно не менять положение малого пятна между записями. Свободнопространственное наведение и электрическое согласование проверяют независимо, поскольку ошибки этих частей проявляются по-разному.
Характеристики
- Артикул: PDA015C/M.
- Материал: InGaAs; спектральная область 800–1700 нм.
- Активная площадь: 0,018 мм².
- Максимальная малосигнальная полоса: 380 МГц.
- Усиление: фиксированное.
- Связь выхода: DC; электрическая нагрузка учитывается при измерении.
- Крепежное исполнение: M4.
- Тип: свободнопространственный приемник со встроенным усилителем.
- Сетевое питание относится к внешнему адаптеру, не к фотодиодному входу.
Отрасли применения
- Лабораторная фотоника: преобразование света 800–1700 нм в электрический сигнал с помощью PDA015C/M.
- Исследование модулированных источников: амплитудная и временная регистрация в пределах полосы 380 МГц и выбранного режима.
- Оптические стенды: мониторинг уровня и сравнительные измерения при учете спектральной чувствительности, фона и условий нагрузки.
