Описание

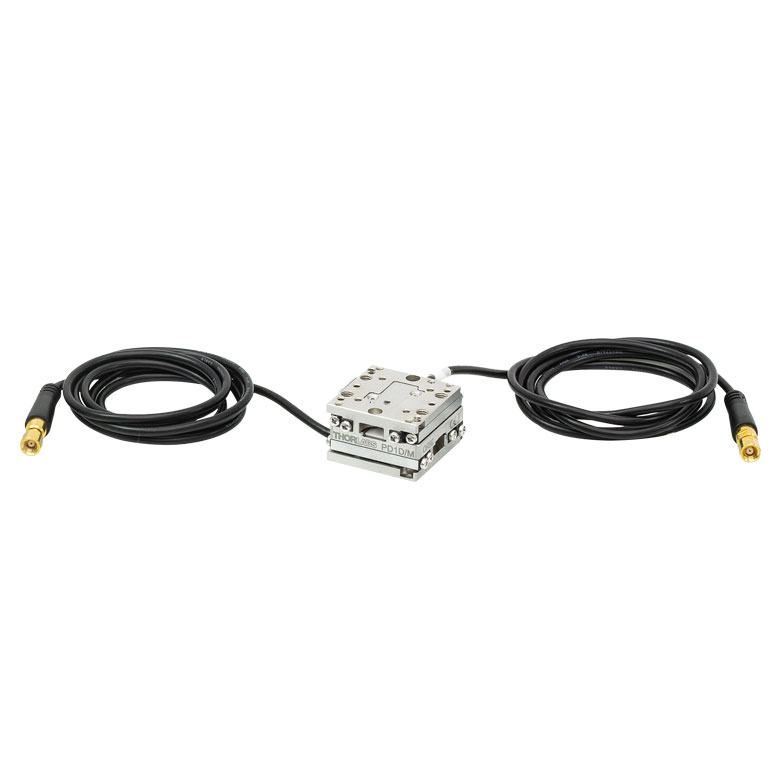

Монолитный транслятор PD1D/M от Thorlabs представляет собой прецизионное двухосевое устройство позиционирования с пьезоэлектрическим инерционным приводом ORIC. Транслятор обеспечивает перемещение до 20 мм по каждой из осей (X и Y) с нанометровым разрешением, что делает его идеальным для задач, требующих одновременно большого диапазона и высокой точности. Монолитная конструкция из цельного куска алюминия исключает люфты и повышает жесткость, а инерционный пьезопривод позволяет удерживать положение без подачи энергии. Метрическая резьба крепежных отверстий (M6) упрощает интеграцию в метрические оптические системы. Управление осуществляется с помощью специализированного контроллера Thorlabs, который формирует пилообразные сигналы для перемещения. Транслятор может использоваться как в открытом, так и в закрытом контуре (с обратной связью по датчикам положения).
Характеристики
Диапазон перемещения по осям X и Y: 20 мм. Минимальный шаг перемещения: <50 нм. Максимальная скорость: до 5 мм/с. Удерживающее усилие: 5 Н. Материал: алюминиевый сплав 7075-Т6 с черным анодированием. Габаритные размеры: 100 x 100 x 25 мм. Масса: 300 г. Крепежные отверстия: 4 отверстия M6 на основании, 4 отверстия M3 на подвижной платформе. Рабочий диапазон температур: от 0°C до 40°C. Пьезоэлементы рассчитаны на напряжение до 150 В. Совместимость с контроллерами Thorlabs BPC303 или KIM101.
Отрасли применения
Транслятор PD1D/M используется в сканирующей зондовой микроскопии для точного перемещения образца под зондом, в нанолитографии для позиционирования масок, в оптической микроскопии сверхвысокого разрешения, а также в системах манипуляции микрочастицами. В биологии и медицине применяется для точной подачи микропипеток и электродов. В полупроводниковой промышленности – для юстировки чипов при контроле. Благодаря большому ходу и нанометровой точности устройство востребовано в фотолитографии и микроэлектронике.
