Описание

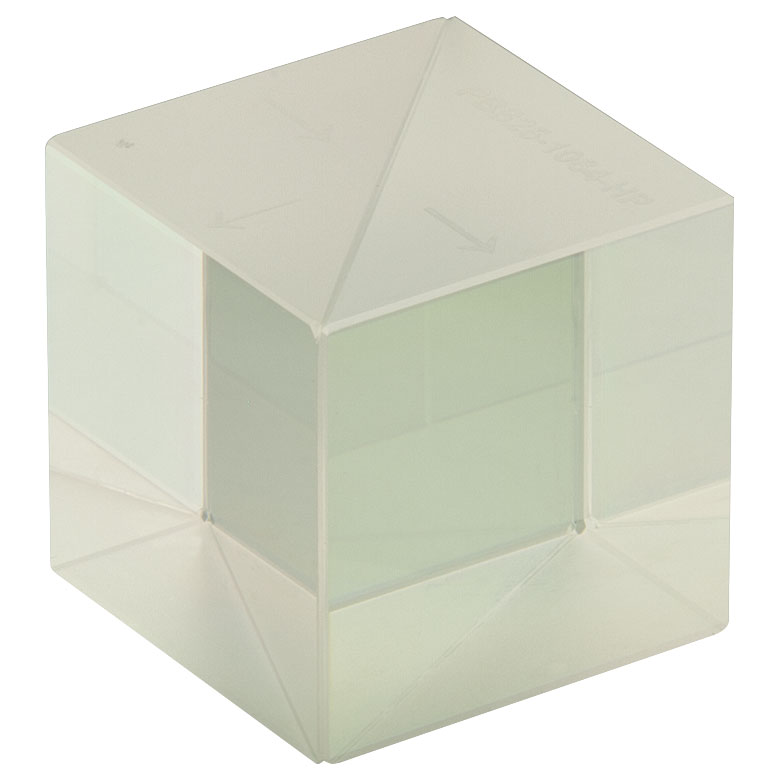

Поляризационный светоделительный куб PBS25-1064-HP производства Thorlabs собирается из двух прямоугольных призм, склеенных по гипотенузной грани, на которую нанесено диэлектрическое покрытие, разделяющее падающий пучок на два ортогонально поляризованных компонента — отражённый и прошедший. Обозначение HP (high power) указывает на повышенную лучевую стойкость покрытия, позволяющую работать с интенсивным лазерным излучением без деградации оптических характеристик. Куб рассчитан на рабочую длину волны 1064 нм — одну из наиболее распространённых линий твердотельных лазеров на основе Nd:YAG. Конструкция из двух склеенных призм обеспечивает механическую стабильность и точную фиксацию угла разделения пучков на уровне 90 градусов между отражённым и прошедшим лучами.
Характеристики
- Тип: поляризационный светоделительный куб
- Модель: PBS25-1064-HP
- Сторона куба: 1 дюйм (25.4 мм)
- Рабочая длина волны: 1064 нм
- Особенность: высокая лучевая стойкость покрытия
- Производитель: Thorlabs
- Поставщик: Thorlabs
- Артикул: PBS25-1064-HP
Отрасли применения
Такие поляризационные кубы используются в мощных лазерных системах на основе Nd:YAG для разделения или объединения пучков по поляризации, в лазерных резонаторах с внутрирезонаторной модуляцией добротности, системах усиления лазерного излучения и научных установках, где требуется контроль и управление поляризационным состоянием интенсивного излучения на длине волны 1064 нм.
Компания Thorlabs предлагает поляризационные светоделительные кубики для работы с излучением высокой мощности на длинах волн 405, 633, 780 – 808 нм или гармониками излучения Nd:YAG лазера (355, 532 или 1064 нм). В ассортименте представлены кубики с длиной ребра 1/2" (12.7 мм) и 1" (25.4 мм). Четыре грани куба покрыты слоем диэлектрика для минимизации отражения излучения на длинах волн рабочего диапазона.
Для создания светоделительной поверхности в кубиках не используются эпоксидные материалы. Соединение призм осуществляется методом оптического контакта, что позволяет минимизировать абсорбцию и потери на рассеяние. Соединяемые поверхности хорошо отполированы, что и позволяет создать надежный контакт. Благодаря данной технологии компания Thorlabs может создавать компактные, термоустойчивые кубики с высоким коэффициентом пропускания и минимальным смещением пучка.
Покрытие наносится только на одну из диагональных поверхностей до их соединения. Для разделения пучка на два с s- и p-поляризацией свет может падать на любую из полированных граней. Для удобства пользователя на каждой из частей светоделителя выгравирован парт-номер и стрелки, указывающие один из возможных путей луча.
Деление пучка на два луча с s и p поляризацией осуществляется путем отражения s компоненты и пропускания p компоненты. Для получения высокого коэффициента экстинкции поляризации (PER (Polarization extinction ratio) – отношение мощностей излучения с разными направлениями поляризации) используйте проходящий пучок (Tp:Ts > 2000:1)
Особенности:
- Материал: плавленный кварц;
- Рабочие длины волн: 355, 405, 532, 633, 780 – 808 нм или 1064 нм;
- Высокая лучевая стойкость: >10 Дж/см2;
- Эффективность пропускания света: > 95% (p поляризация);
- Эффективность отражения света: > 99.5% (s поляризация);
- Отклонение прошедшего луча: <5 аркминут;
- Качество поверхности: 20-10 Scratch-Dig (характерный размер царапины/скола).
