Описание

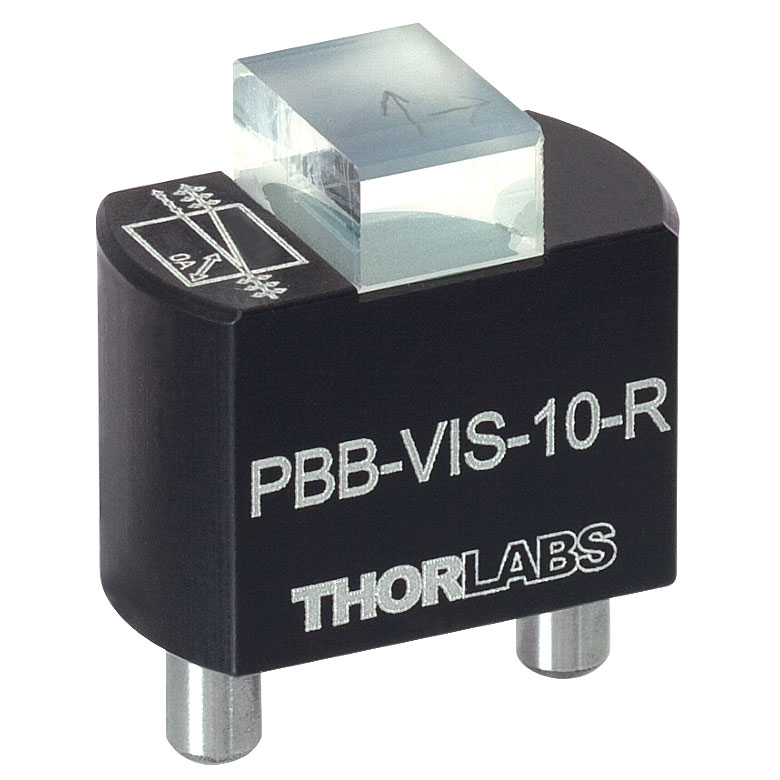

При проектировании фотонного стенда компонент PBB-VIS-10-R решает задачу: разделение двух линейно поляризованных компонентов с выносом одной составляющей вправо; проектирование ответной позиции детекторов с учётом направления смещения. Это поляризационный модуль FiberBench со смещением пучка вправо, просветление 620–690 нм.
Внутри поляризационного узла кристаллическая оптика создаёт пространственное разделение составляющих входного пучка с различными направлениями электрического поля. Это позволяет анализировать их по отдельности, не переводя всю задачу в последовательность измерений с вращением поляризатора.
Рабочий диапазон покрытия и направление сдвига принципиальны для компоновки двухканального тракта. Отклонение длины волны от расчётной области способно изменить потери и эффективность разделения.
При установке важно выдержать ориентацию поляризационных осей, соответствие посадочных элементов FiberBench и положение выходных каналов. Геометрический сдвиг не означает изменение частоты или спектра света.
Для артикула PBB-VIS-10-R важны следующие параметры: рабочий диапазон покрытия: 620–690 нм; разделение ортогональных составляющих: около 1 мм; направление поперечного смещения: вправо; рекомендуемый входной пучок: не более 1 мм; монтаж: оптическая платформа FiberBench.
Правый вывод красного поляризационного канала может упростить расположение приёмных узлов при ограниченной ширине приборного корпуса.
При создании измерительной схемы отдельно рассчитывают потери в двух выходных каналах и допустимую апертуру. Для метрологических задач существенны ориентация поляризации, стабильность механической базы и качество сопряжения со следующей оптикой.
Перед внедрением оценивают реальную последовательность сборки, условия доступа к регулирующим деталям и возможные ограничения соседнего оборудования. Это позволяет избежать вынужденного демонтажа уже настроенных оптических узлов.
Особое внимание для исполнения PBB-VIS-10-R следует уделить следующему: разделение двух линейно поляризованных компонентов с выносом одной составляющей вправо; проектирование ответной позиции детекторов с учётом направления смещения. Точные эксплуатационные пределы, не приведённые в характеристиках ниже, необходимо уточнять по паспортной документации и условиям применения.
Характеристики
- Артикул: PBB-VIS-10-R
- Рабочий диапазон покрытия: 620–690 нм
- Разделение ортогональных составляющих: около 1 мм
- Направление поперечного смещения: вправо
- Рекомендуемый входной пучок: не более 1 мм
- Монтаж: оптическая платформа FiberBench
- Особенность подбора: разделение двух линейно поляризованных компонентов с выносом одной составляющей вправо; проектирование ответной позиции детекторов с учётом направления смещения
Отрасли применения
В прикладных задачах PBB-VIS-10-R рассматривают прежде всего для направлений: поляризационная метрология, волоконно-оптические сенсоры, интерферометрия, фотоника. При выборе следует сопоставить требуемую геометрию установки, режим эксплуатации и спецификацию остальных компонентов, а не ориентироваться на один номинальный параметр.
- Поляризационная метрология: применение компонента PBB-VIS-10-R для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Волоконно-оптические сенсоры: применение компонента PBB-VIS-10-R для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Интерферометрия: применение компонента PBB-VIS-10-R для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
- Фотоника: применение компонента PBB-VIS-10-R для подготовки, сборки и проверки профильных оптических или измерительных узлов с учётом технических ограничений установки.
При внедрении в действующий комплекс рекомендуется подтвердить механическую и электрическую совместимость, проверить параметры на испытательном образце и зафиксировать результаты первичной юстировки. Такой подход особенно важен при использовании архивных модификаций и нестандартной оснастки.
