Описание

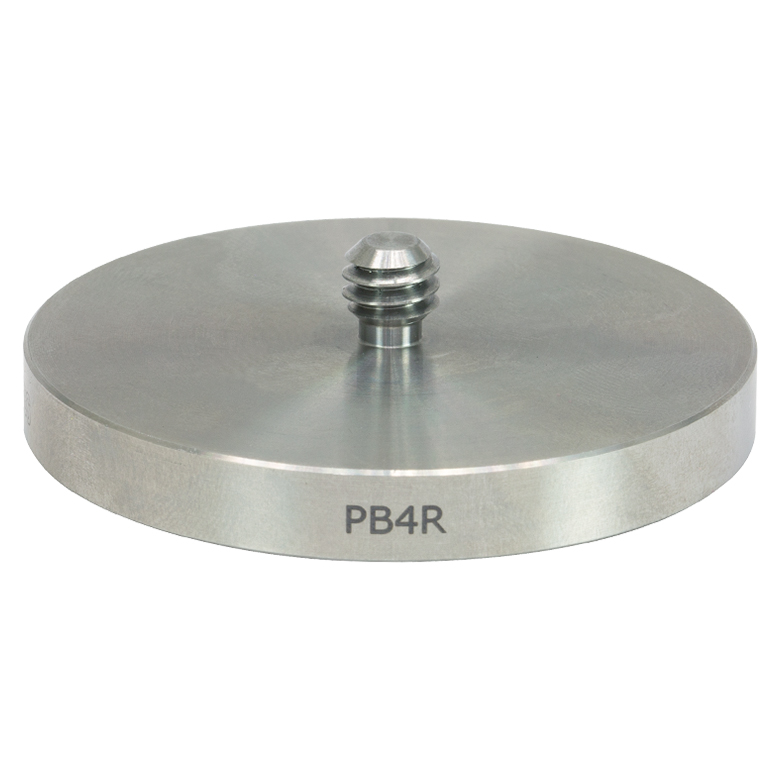

PB4R — это переходная база-пьедестал диаметром 1.85 дюйма с резьбовой шпилькой 1/4"-20 и встроенными магнитами, производства Thorlabs, предназначенная для преобразования стандартного столба Ø1.5 дюйма в компонент пьедестального типа, устанавливаемый на оптический стол. Резьбовая шпилька базы вкручивается в нижний торец столба Ø1.5 дюйма, после чего вся сборка может устанавливаться на рабочую поверхность с использованием прижимной вилки типа PF85B, PF125B или PF175B, что обеспечивает высокую гибкость позиционирования конструкции на столе. Такая пьедестальная конфигурация особенно удобна при построении установок, требующих быстрой перестановки крупных оптических узлов.
Отличительной особенностью версии PB4R по сравнению с базовой версией PB4 является наличие четырёх мощных магнитов в основании, которые обеспечивают достаточное усилие для надёжного удержания базы на месте без необходимости жёсткого прикручивания к оптическому столу. Это позволяет быстро устанавливать и снимать оптические узлы при настройке или модификации экспериментальной установки без нарушения целостности резьбовых отверстий стола. При необходимости постоянной фиксации база может быть дополнительно закреплена столовым зажимом CL8 или соответствующей прижимной вилкой.
База изготовлена из цельной нержавеющей стали марки 303, что обеспечивает высокую механическую прочность конструкции при значительной нагрузке от закреплённого сверху столба и установленных на нём компонентов. Затяжка базы на столбе осуществляется с помощью шестигранного ключа на 5 мм, вставляемого в специальное гнездо в основании. Такое решение сочетает удобство магнитного крепления с надёжностью традиционного резьбового соединения, что делает PB4R практичным компонентом для динамично изменяющихся оптических установок.
Характеристики
Диаметр основания: Ø1.85" (47.0 мм). Резьба крепления к столбу: 1/4"-20. Материал: нержавеющая сталь марки 303. Особенность: четыре встроенных высокосильных магнита для временной фиксации на столе. Инструмент затяжки: шестигранный ключ 3/16" (5 мм). Совместимость: столбы Ø1.5", прижимные вилки PF85B/PF125B/PF175B, зажим CL8.
Отрасли применения
База PB4R применяется в лабораторных оптических установках, требующих быстрой и обратимой фиксации крупных столбов и оптомеханических сборок на рабочей поверхности стола. Она используется в фотонике и лазерной технике при частой перекомпоновке экспериментальных стендов без повреждения резьбовых отверстий оптического стола. Также база находит применение в образовательных и демонстрационных лабораториях, где важна возможность оперативной сборки и разборки оптических конструкций.
