Описание

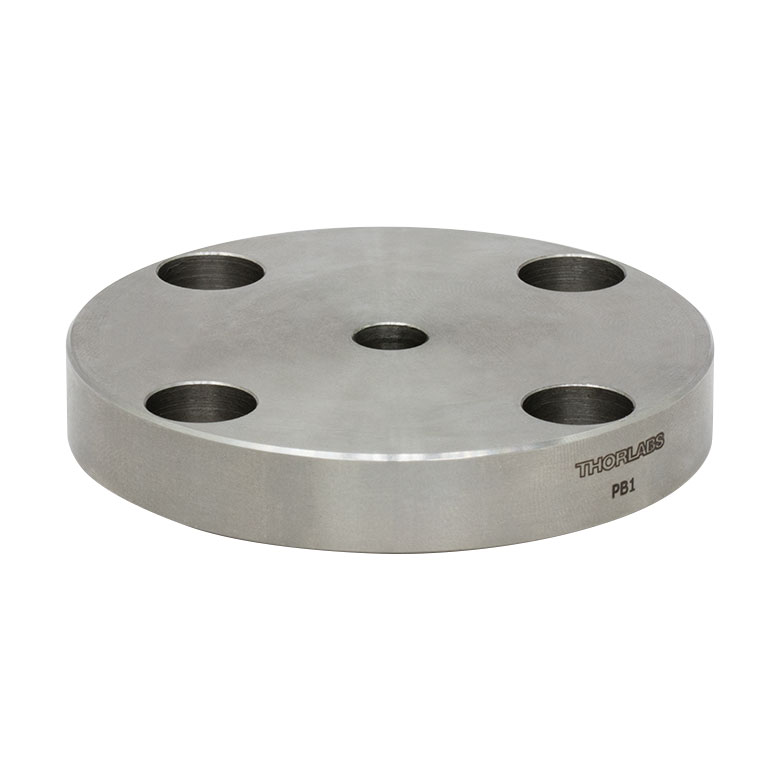

PB1 — круглое основание для установки массивной оптической стойки диаметром 1,5 дюйма на столе или плите. Оно расширяет площадь опоры и позволяет закрепить стойку через отдельные проходные отверстия. Деталь предназначена для статического монтажа и не является поворотной платформой либо регулируемым по высоте держателем.
Наружный диаметр составляет 2,48 дюйма, около 63 мм, толщина — 0,40 дюйма, около 10,2 мм. Эта добавленная высота учитывается при согласовании оптической оси с соседними узлами. Размер основания не равен диаметру устанавливаемой стойки: интерфейс предназначен для соответствующей P-Series-механики.
В центре предусмотрена цекованная посадка под крепеж, соединяющий основание со стойкой. Четыре внешних цекованных отверстия используются для фиксации к столу. Проходная посадка под винт 1/4 дюйма или M6 не является внутренней резьбой, одновременно совместимой с обоими стандартами.
Универсальная геометрия позволяет использовать подходящий крепеж на дюймовых и метрических столах, но фактическое положение отверстий сверяют с чертежом. Если доступная сетка не совпадает с выбранной ориентацией, основание не притягивают с перекосом. Для большей свободы размещения в семействе существует отдельная пазовая PB2.
После сборки контролируют плотное опирание нижней поверхности и отсутствие мусора между деталями. Зазор из-за заусенца или неподходящей головки винта может уменьшить устойчивость всей высокой стойки. Затяжку распределяют так, чтобы не деформировать сопряжения и сохранить положение оптических компонентов.
Устойчивость определяется также высотой стойки, массой и выносом установленного оборудования. Широкая опора не гарантирует безопасной работы с произвольным консольным моментом. Кабели и шланги разгружают, чтобы они не поворачивали сборку и не создавали дополнительную нагрузку на закрепленный оптический узел.
Характеристики
- Артикул: PB1.
- Тип: пассивное основание/адаптер оптической стойки.
- Габариты: Ø2,48″ × 0,40″, приблизительно Ø63 × 10,2 мм.
- Стойка: совместимая Ø1,5″.
- Крепеж к столу: четыре цекованных проходных отверстия.
- Центральная посадка: под крепление стойки.
- Универсальность проходной геометрии не равна универсальной резьбе.
- Точную совместимость сетки/посадок проверяют по чертежу.
Отрасли применения
- Лабораторная оптомеханика: установка массивной стойки с основанием PB1.
- Исследовательские стенды: устойчивое размещение оптических компонентов при правильной нагрузке и крепеже.
- Модернизация приборных сборок: согласование опоры, высоты и положения с выбранным способом фиксации PB1.
