Описание

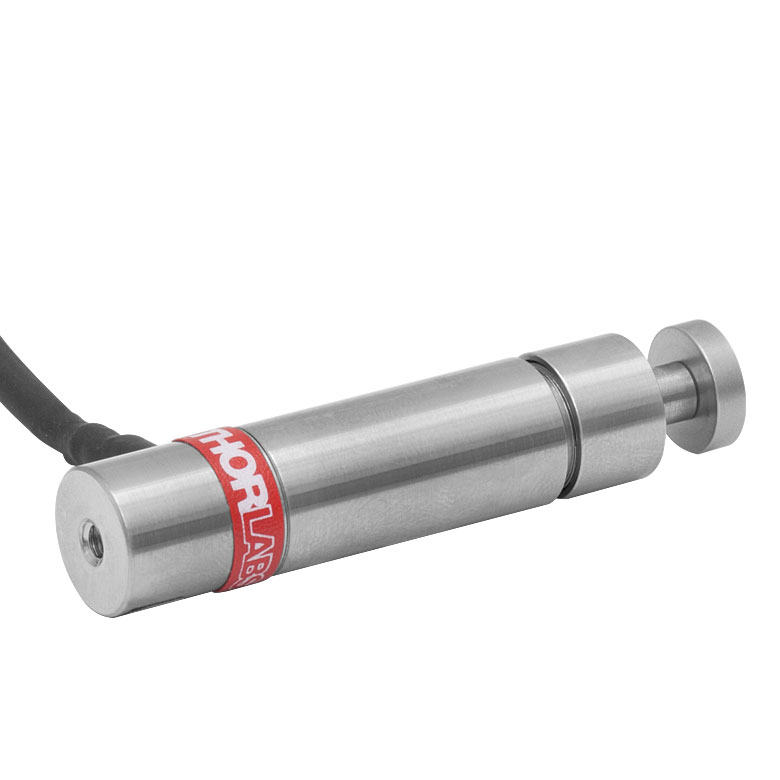

Компактный корпусной пьезоактуатор предназначен для точной осевой подстройки в лабораторных механизмах. Внутренний пьезопакет имеет постоянный преднатяг и выдает перемещение через сменный контактный наконечник. Открытая схема управления подходит для приложений, где координату контролируют внешним методом или достаточно воспроизводимого электрического возбуждения.
PAS005 имеет номинальный ход 20 мкм при диапазоне управления 0–75 В постоянного тока. Длина корпуса без наконечника составляет 57 мм, емкость — 3,6 мкФ. Эти параметры описывают сам актуатор и не гарантируют того же перемещения при произвольной противодействующей силе или непредусмотренном предварительном поджатии.
Монтажный цилиндр PAS005 имеет диаметр 12,7 мм и рассчитан на соответствующие полудюймовые посадки. Штатный плоский наконечник PAA001 добавляет к длине 3 мм и может заменяться сферическим PAA005. При фиксации оставляют осевую свободу выходной части и не переносят на привод изгиб от внешней детали.
Силовое подключение PAS005 выполнено кабелем длиной 3 м с гнездовым SMC-разъемом. Встроенного тензометрического канала в серии PAS нет; координату определяют по методике открытого управления либо внешнему измерению.
При использовании PAS005 без датчика важно учитывать гистерезис и медленное изменение положения после скачка напряжения. Номинальный ход не задает абсолютную координату. Для точного результата можно добавить независимый измеритель, который оценивает перемещение конкретной точки пользовательского механизма.
Для PAS005 в каталоге указан рабочий температурный диапазон от −20 до +80 °C, но стабильность конечного положения зависит от полной установки. До включения проверяют опору, величину нагрузки и правильность подключения; перед заменой наконечника или кабеля снимают питание и безопасно разряжают пьезоэлектрическую часть.
Характеристики
- Артикул: PAS005.
- Номинальный ход: 20 мкм; управление 0–75 В DC.
- Длина без наконечника: 57 мм; монтажный диаметр 12,7 мм.
- Емкость по каталогу: 3,6 мкФ.
- Внутренняя механика: постоянный предварительный натяг.
- Наконечник PAA001: плоский, +3 мм к длине.
- Силовой кабель: 3 м, гнездовой SMC.
- Обратная связь: не встроена.
- Температура по каталогу: −20…+80 °C; контроллер отдельно.
Отрасли применения
- Точная оптомеханика: осевая микроюстировка с помощью PAS005.
- Исследовательские измерительные узлы: перемещение до 20 мкм в пределах паспортных условий.
- Экспериментальные приводы: открытое управление с внешней проверкой положения при необходимости.
