PA4GEH5W - Пьезоэлектрический элемент со сквозным отверстием, диаметр отверстия: 3.1 мм, напряжение: 150 В, смещение: 2.0 мкм, размеры: 7.0 мм х 7.0 мм х 2.0 мм, с проводами, Thorlabs

Описание

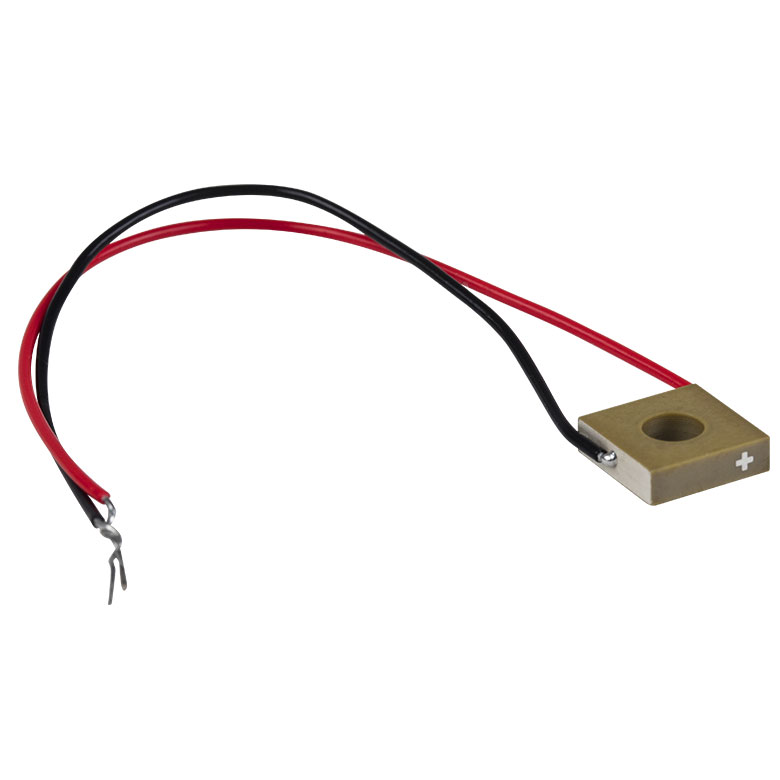

PA4GEH5W — это пьезоэлектрический керамический элемент (пьезочип) со сквозным центральным отверстием диаметром 3.1 мм, максимальным рабочим напряжением 150 В, максимальным линейным смещением 2.0 мкм и внешними габаритами 7.0 x 7.0 x 2.0 мм, укомплектованный предварительно припаянными выводными проводами, производства Thorlabs. Элемент построен на основе многослойной пьезокерамической структуры, преобразующей приложенное электрическое напряжение в точное механическое перемещение (обратный пьезоэлектрический эффект), что делает его базовым компонентом для построения прецизионных нанопозиционирующих устройств. Сквозное отверстие в центре элемента позволяет пропускать через пьезочип оптическое волокно, вал или другой конструктивный элемент, вокруг которого требуется реализовать точное осевое перемещение или деформацию.

Максимальное осевое смещение элемента 2.0 мкм при полном рабочем напряжении 150 В обеспечивает субмикронную точность позиционирования при подаче пропорционально меньшего управляющего напряжения, что типично для приложений быстрой юстировки оптических компонентов, компенсации вибраций или активной стабилизации положения объекта в реальном времени. Пьезоэлектрические актуаторы данного типа обладают чрезвычайно высоким быстродействием по сравнению с механическими приводами на основе шаговых двигателей, что позволяет использовать их в системах с полосой пропускания до килогерцового и более высокого диапазона частот управления.

Предварительно присоединённые выводные провода упрощают электрическое подключение элемента к источнику высокого напряжения или пьезоконтроллеру без необходимости пайки непосредственно на керамическую поверхность элемента пользователем, что снижает риск механического повреждения хрупкой пьезокерамики в процессе монтажа. Компактные размеры элемента 7 на 7 мм делают его пригодным для интеграции в миниатюрные оптомеханические и микромеханические сборки с ограниченным пространством. Такие элементы часто применяются в качестве базового строительного блока для сборки специализированных пьезоактуаторов и кинематических держателей с пьезоприводом, например держателей серии KC1-PZ линейки Thorlabs.

Характеристики

Диаметр сквозного отверстия: Ø3.1 мм. Максимальное напряжение: 150 В. Максимальное смещение (при полном напряжении): 2.0 мкм. Габариты: 7.0 x 7.0 x 2.0 мм. Комплектация: предварительно присоединённые провода. Тип: многослойный пьезокерамический элемент (piezo stack chip).

Отрасли применения

Пьезоэлемент PA4GEH5W применяется при построении прецизионных нанопозиционирующих устройств и быстрых оптомеханических актуаторов в фотонных лабораториях. Он используется в системах активной стабилизации и юстировки оптических компонентов, требующих субмикронной точности перемещения с высоким быстродействием. Также элемент находит применение в научных исследованиях и микромеханике при разработке специализированных пьезоприводных механизмов для сканирующей микроскопии и оптических интерферометров.
