PA4FEH3 - Пьезоэлектрический элемент со сквозным отверстием, диаметр отверстия: 2.0 мм, напряжение: 150 В, смещение: 1.8 мкм, размеры: 5.0 мм х 5.0 мм х 2.0 мм, электроды без покрытия, Thorlabs

Описание

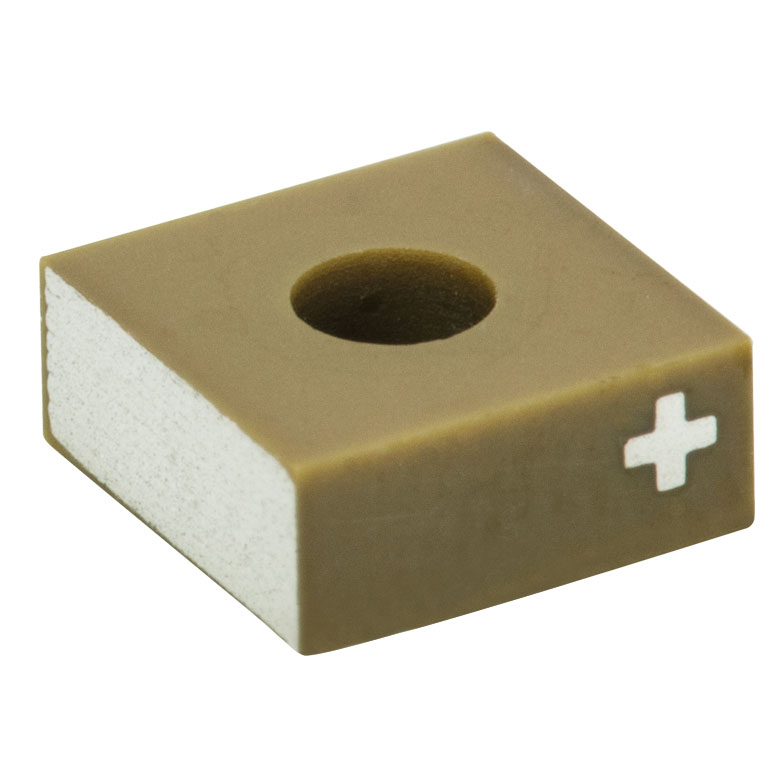

PA4FEH3 — это миниатюрный пьезоэлектрический керамический элемент со сквозным центральным отверстием диаметром 2.0 мм, максимальным рабочим напряжением 150 В, максимальным линейным смещением 1.8 мкм, внешними габаритами 5.0 x 5.0 x 2.0 мм и электродами без защитного покрытия, производства Thorlabs. Элемент представляет собой многослойную пьезокерамическую структуру, преобразующую приложенное электрическое напряжение в точное линейное перемещение за счёт обратного пьезоэлектрического эффекта, что делает его базовым строительным блоком для сборки миниатюрных нанопозиционирующих устройств и быстрых оптомеханических актуаторов.

Сквозное отверстие диаметром 2.0 мм в центре элемента позволяет пропускать через пьезочип оптическое волокно, тонкий стержень или иной конструктивный элемент, требующий точного осевого перемещения или контролируемой деформации. Компактные габариты 5 на 5 мм делают данный элемент одним из наиболее миниатюрных в линейке пьезочипов Thorlabs со сквозным отверстием, что особенно ценно при разработке сверхкомпактных сборок с жёсткими ограничениями по занимаемому пространству, например, в миниатюрных держателях оптики с пьезоприводом.

Отсутствие защитного покрытия на электродах данной модели требует от пользователя дополнительной осторожности при монтаже и электрическом подключении элемента для исключения короткого замыкания или механического повреждения хрупкой поверхности контактов, однако такое исполнение также упрощает возможность нестандартного электрического подключения при разработке собственных специализированных конструкций актуаторов. Максимальное смещение 1.8 мкм при полном рабочем напряжении 150 В обеспечивает субмикронную точность позиционирования при управлении пропорционально меньшим напряжением, что типично для приложений быстрой юстировки и активной компенсации вибраций в прецизионных оптических системах.

Характеристики

Диаметр сквозного отверстия: Ø2.0 мм. Максимальное напряжение: 150 В. Максимальное смещение (при полном напряжении): 1.8 мкм. Габариты: 5.0 x 5.0 x 2.0 мм. Электроды: без защитного покрытия. Тип: многослойный пьезокерамический элемент (piezo stack chip) со сквозным отверстием.

Отрасли применения

Пьезоэлемент PA4FEH3 применяется при разработке сверхкомпактных нанопозиционирующих устройств и быстрых пьезоприводных механизмов в фотонных лабораториях. Он используется в системах активной юстировки и стабилизации миниатюрных оптических компонентов, требующих субмикронной точности перемещения. Также элемент находит применение в научно-исследовательских разработках специализированных пьезоактуаторов с жёсткими ограничениями по занимаемому пространству.
