Описание

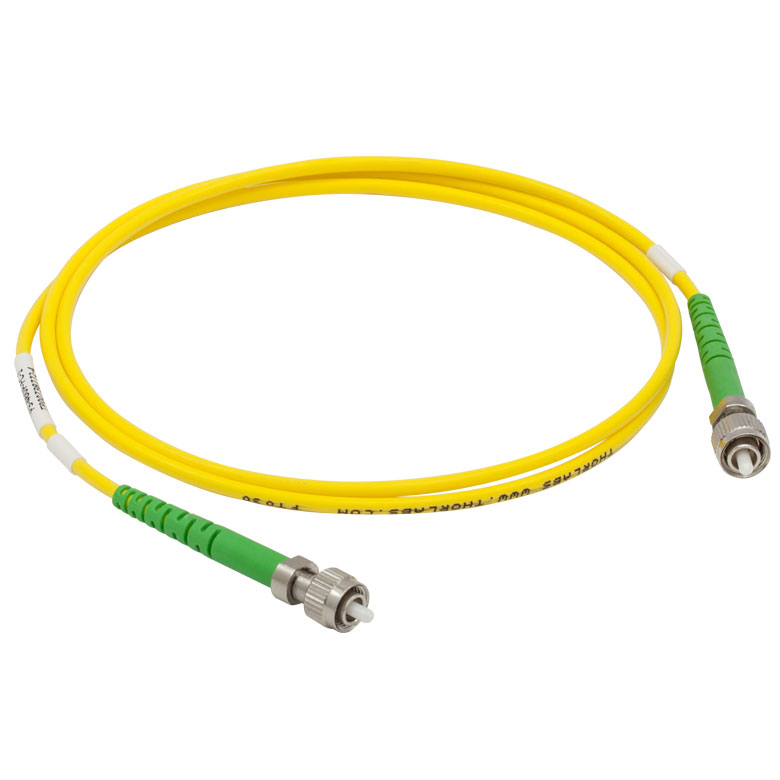

P3-460P-FC-1 от Thorlabs представляет собой одномодовый оптоволоконный соединительный кабель длиной 1 метр, предназначенный для работы в диапазоне длин волн 488–633 нм. Кабель изготовлен из одномодового волокна с сердцевиной 3,5 мкм и оболочкой 125 мкм, что обеспечивает эффективную передачу излучения с малыми потерями. Разъёмы FC/APC с обеих сторон имеют скошенный торец (8°), что обеспечивает низкие обратные отражения (менее -60 дБ), что критически важно для лазерных систем с узкополосными источниками.
Оболочка кабеля диаметром 900 мкм защищает волокно от механических повреждений. Кабель оптимизирован для использования с аргоновыми лазерами (488 нм) и He-Ne лазерами (633 нм). Он отличается низким затуханием и высокой стабильностью характеристик. Поставляется в индивидуальной упаковке.
Характеристики
- Модель: P3-460P-FC-1
- Производитель: Thorlabs
- Тип: одномодовый оптоволоконный патч-корд
- Длина: 1 м
- Рабочий диапазон: 488–633 нм
- Диаметр сердцевины: 3,5 мкм
- Разъёмы: FC/APC
- Обратные отражения: < -60 дБ
- Оболочка: Ø900 мкм
Отрасли применения
Кабель P3-460P-FC-1 используется в волоконно-оптических системах для соединения лазеров, спектрометров и других оптических приборов. Он применяется в научных исследованиях, телекоммуникационном оборудовании и промышленных датчиках. Благодаря работе в диапазоне 488–633 нм кабель совместим с аргоновыми и He-Ne лазерами. FC/APC разъёмы обеспечивают низкие обратные отражения.
Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs оснащены FC/PC или FC/APC разъемами на обоих концах. Дополнительно доступны кабели с FC/PC разъемом на одном конце и FC/APC разъемом на другом. Каждый кабель тестируется, что позволяет гарантировать исключительно низкий уровень потерь. Измеряемые характеристики кабеля указаны в спецификациях, которые прилагаются к каждому волокну.
Данные кабели предназначены для передачи сигнала в диапазонах: 320 – 430 нм, 400 – 532 нм, 488 – 633 нм или 633 – 780 нм. Стандартный уровень вносимых потерь для кабелей этого типа составляет 0.9 дБ, 0.5-0.6 дБ или 0.3 дБ. Следует отметить, что низкий уровень вносимых потерь можно гарантировать только при соединении двух однотипных кабелей. Представленные кабели обладают высоким уровнем потерь на отражение: 50 дБ (для FC/PC) и 60 дБ (для FC/APC).
В стандартных кабелях возможны небольшие отклонения параметров волокна (например, смещение центра сердцевины световода относительно центра оболочки или несовпадение сердцевины волокна с центром кабеля). Это приводит к тому, что при соединении волокон их сердцевины смещены друг относительно друга, и уровень вносимых потерь значительно возрастает. В одномодовых кабелях ситуация ухудшается за счет небольшого размера сердцевины волокна. В кабелях с низким уровнем вносимых потерь сердцевина точно центрируется, что значительно уменьшает вносимые потери.
Процесс производства кабелей с низким уровнем вносимых потерь включает ручной подбор волокон с малым отклонением от концентричности оболочки и сердцевины, также предъявляются жесткие требования к внешнему диаметру волокна. Вручную подбирается и каждый наконечник, так чтобы внутренний диаметр наконечника соответствовал размеру оптоволокна, а канал наконечника располагался по центру. Такая процедура подбора обеспечивает соосность всех компонентов волокна.
Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC, SMA - SMA и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Особенности:
- Одномодовые соединительные кабели;
- Передача сигнала в диапазонах: 320-430 нм, 405-532 нм, 488-633 нм и 633-780 нм;
- Низкий уровень вносимых потерь: 0.3 – 0.9 дБ (зависит от длины волны);
- Разъёмы: FC/PC или FC/APC;
- Каждый кабель тестируется индивидуально;
- В комплект поставки включены колпачки для защиты наконечников от пыли.
