Описание

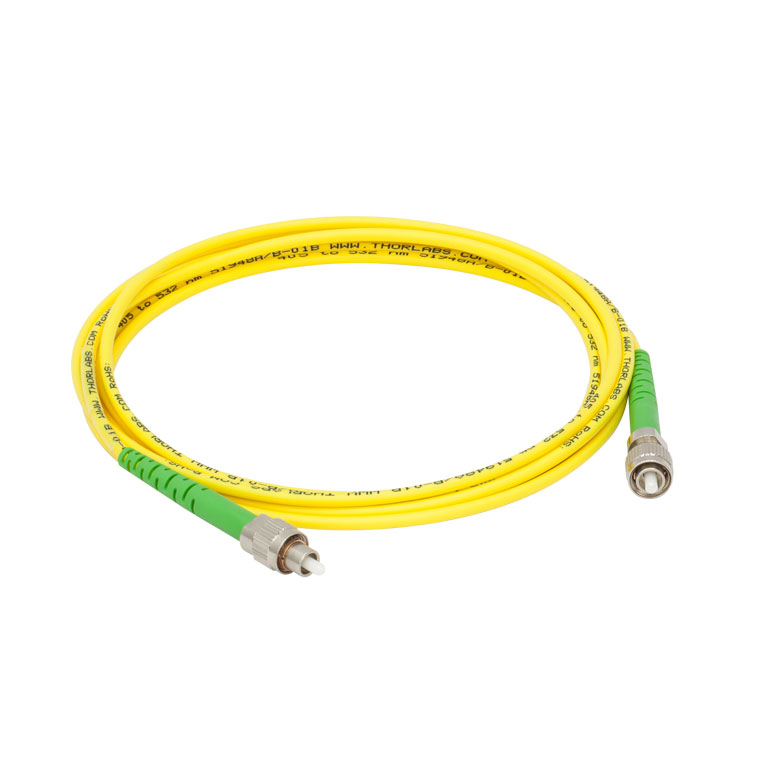

Соединительный оптоволоконный кабель с низким уровнем вносимых потерь (артикул P3-305P-FC-2, производитель Thorlabs) — оптический или электрический соединительный кабель.
Соединительные кабели такого рода передают сигнал (оптический или электрический) между двумя узлами прибора или между прибором и компьютером — качество кабеля и его разъёмов напрямую влияет на потери сигнала и надёжность соединения, особенно в высокоскоростных или высокочастотных трактах.
Модель Соединительный оптоволоконный кабель с низким уровнем вносимых потерь (артикул P3-305P-FC-2) выпущена компанией Thorlabs — одним из крупнейших производителей фотонного оборудования, чья продукция охватывает практически весь диапазон задач современной оптики и оптомеханики, от единичных элементов до готовых измерительных систем.
Компоненты вроде Соединительный оптоволоконный кабель с низким уровнем вносимых потерь обычно являются частью более крупной оптической, механической или измерительной системы и редко применяются полностью самостоятельно — их выбирают так, чтобы их параметры были согласованы с остальными узлами конкретного прибора или экспериментальной установки.
При подборе такого компонента, как Соединительный оптоволоконный кабель с низким уровнем вносимых потерь, для собственного прибора важно свериться не только с его основными паспортными параметрами, но и с механической и электрической совместимостью с уже имеющимся оборудованием — например, с совпадением резьбы, посадочного диаметра или типа разъёма, поскольку на первый взгляд похожие изделия разных производителей и серий далеко не всегда взаимозаменяемы.
Такие компоненты, как Соединительный оптоволоконный кабель с низким уровнем вносимых потерь, обычно закупают не по одному, а сразу в составе продуманной спецификации всей системы — совместно с сопрягаемыми держателями, крепежом и электроникой, чтобы вся сборка при первом же монтаже подошла друг к другу без дополнительной механической доработки на месте.
Характеристики
- Артикул: P3-305P-FC-2; производитель: Thorlabs
- Наименование: Соединительный оптоволоконный кабель с низким уровнем вносимых потерь
- диапазон рабочих длин волн: 320 - 430 нм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs оснащены FC/PC или FC/APC разъемами на обоих концах. Дополнительно доступны кабели с FC/PC разъемом на одном конце и FC/APC разъемом на другом. Каждый кабель тестируется, что позволяет гарантировать исключительно низкий уровень потерь. Измеряемые характеристики кабеля указаны в спецификациях, которые прилагаются к каждому волокну.
Данные кабели предназначены для передачи сигнала в диапазонах: 320 – 430 нм, 400 – 532 нм, 488 – 633 нм или 633 – 780 нм. Стандартный уровень вносимых потерь для кабелей этого типа составляет 0.9 дБ, 0.5-0.6 дБ или 0.3 дБ. Следует отметить, что низкий уровень вносимых потерь можно гарантировать только при соединении двух однотипных кабелей. Представленные кабели обладают высоким уровнем потерь на отражение: 50 дБ (для FC/PC) и 60 дБ (для FC/APC).
В стандартных кабелях возможны небольшие отклонения параметров волокна (например, смещение центра сердцевины световода относительно центра оболочки или несовпадение сердцевины волокна с центром кабеля). Это приводит к тому, что при соединении волокон их сердцевины смещены друг относительно друга, и уровень вносимых потерь значительно возрастает. В одномодовых кабелях ситуация ухудшается за счет небольшого размера сердцевины волокна. В кабелях с низким уровнем вносимых потерь сердцевина точно центрируется, что значительно уменьшает вносимые потери.
Процесс производства кабелей с низким уровнем вносимых потерь включает ручной подбор волокон с малым отклонением от концентричности оболочки и сердцевины, также предъявляются жесткие требования к внешнему диаметру волокна. Вручную подбирается и каждый наконечник, так чтобы внутренний диаметр наконечника соответствовал размеру оптоволокна, а канал наконечника располагался по центру. Такая процедура подбора обеспечивает соосность всех компонентов волокна.
Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC, SMA - SMA и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Особенности:
- Одномодовые соединительные кабели;
- Передача сигнала в диапазонах: 320-430 нм, 405-532 нм, 488-633 нм и 633-780 нм;
- Низкий уровень вносимых потерь: 0.3 – 0.9 дБ (зависит от длины волны);
- Разъёмы: FC/PC или FC/APC;
- Каждый кабель тестируется индивидуально;
- В комплект поставки включены колпачки для защиты наконечников от пыли.
