Описание

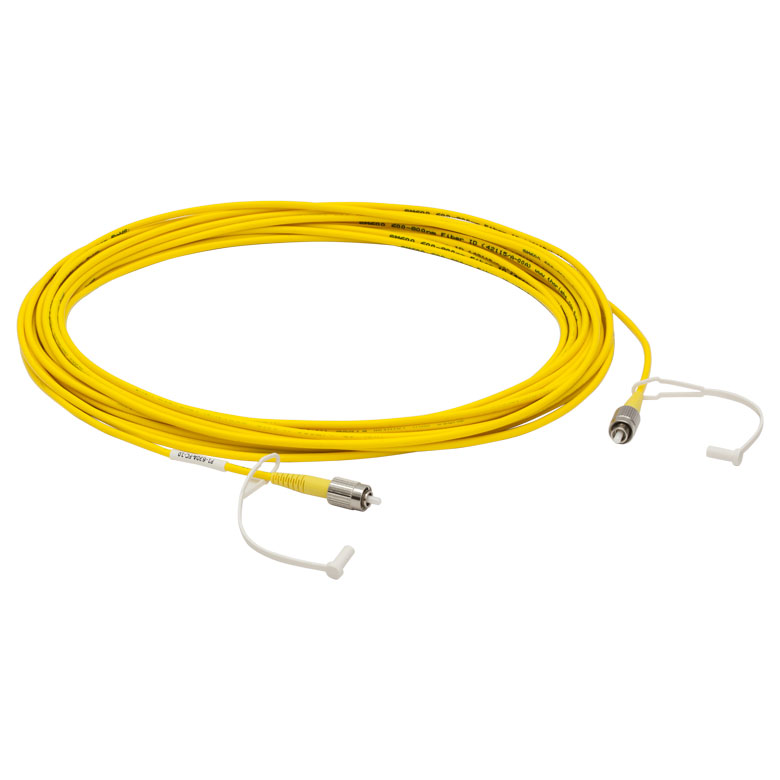

Оптоволоконный патч‑кабель Thorlabs P1-630A-FC-10 представляет собой одномодовый кабель длиной 10 м с разъёмами FC/PC на обоих концах и внешней защитной оболочкой Ø3 мм. Кабель основан на волокне SM600, рассчитанном на рабочий диапазон длин волн 633–780 нм с модовым полем порядка нескольких микрометров и коэффициентом числовой апертуры около 0,1–0,14. Конструкция и высококачественная полировка ферул обеспечивают низкий уровень обратных отражений на стыках волокон — типичная величина return loss составляет около 50 dB. Кабель комплектуется керамическими разъёмами FC/PC с узким ключом, совместимыми с большинством лабораторных источников и измерительных головок. Внешняя оболочка Ø3 мм из защитного материала предохраняет волокно от механических повреждений и облегчает прокладку в стойках и оптических стендах. Наличие стандартной длины 10 м упрощает использование кабеля в схемах, где требуется вывести сигнал на удалённые модули, сохраняя одномодовый режим распространения для точных измерений и коммуникаций.Характеристики
- Тип: одномодовый оптоволоконный патч‑кабель с разъёмами FC/PC.
- Длина кабеля: 10 м.
- Рабочий диапазон длин волн: 633–780 нм.
- Тип волокна: SM600, одномодовое.
- Числовая апертура: около 0,12.
- Разъёмы: керамические FC/PC с узким ключом.
- Защитная оболочка: Ø3 мм.
- Типичный return loss: порядка 40–50 dB.
Отрасли применения
- Лазерная оптика: подвод и вывод излучения от лазеров 633–780 нм к измерительным блокам и экспериментальным установкам.
- Оптическая связь и телекоммуникации: одномодовая передача сигналов в лабораторных и пилотных сетях.
- Системы спектроскопии и диагностики: формирование стабильного одномодового пучка для входа в спектрометры и датчики.
- Учебные комплексы по фотонике: демонстрация свойств одномодового волокна и качества возвратных потерь.
Компания Thorlabs предлагает одномодовые соединительные кабели для работы в спектральном диапазоне от 320 до 2300 нм с разъемами FC/PC на обоих концах. Кабели оснащены защитной ПВХ оболочкой (Ø3 мм) с кевларными нитями для обеспечения прочности и долговечности. Каждый кабель тестируется, что позволяет гарантировать низкий уровень потерь на отражение при соединении оптоволокон.
Кабели оснащены защитными колпачками, которые предотвращают попадание пыли и других загрязнений на наконечники кабеля. Дополнительные пластиковые и металлические колпачки для кабелей с разъемами FC/PC продаются отдельно. Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Компания Thorlabs также предлагает одномодовые соединительные кабели с разъемами: FC/APC и SMA, соединительные кабели для работы в среднем ИК диапазоне с фторидным оптоволокном, соединительные кабели с FC/PC или FC/APC разъемом покрытым просветляющим покрытием.
