Описание

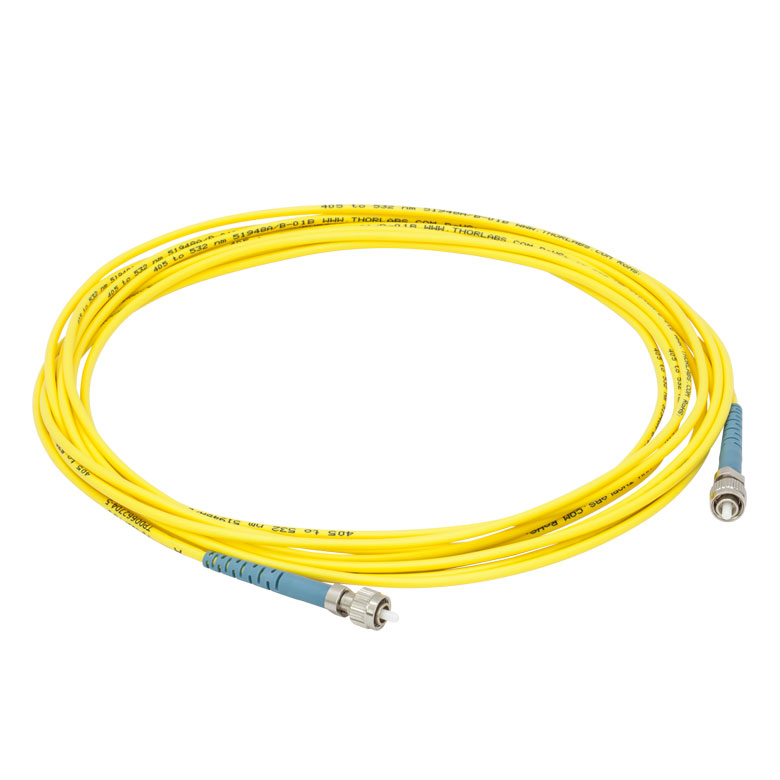

Соединительный оптоволоконный кабель (патч-корд) с низким уровнем вносимых потерь P1-405P-FC-5 компании Thorlabs. Кабель построен на одномодовом оптоволокне длиной 5 м, рассчитан на рабочий диапазон длин волн 405–532 нм и оканчивается с обеих сторон разъёмами FC/PC.
Оптическое волокно — это тонкая гибкая нить из стекла или пластика, которая передаёт свет внутри себя за счёт полного внутреннего отражения от границы между сердцевиной (внутренней частью волокна, где идёт свет) и окружающей её оболочкой с чуть более низким показателем преломления — благодаря этому свет проходит по волокну на большое расстояние и по изогнутому пути почти без потерь.
Разъём FC/PC (в отличие от FC/APC) имеет плоский, а не скошенный торец коннектора — такое исполнение чуть проще и дешевле в изготовлении и обеспечивает достаточно низкое паразитное обратное отражение для большинства задач видимого и ближнего ультрафиолетового диапазона, хотя и уступает по этому параметру разъёму со скошенным торцом FC/APC, который обычно применяют там, где паразитное отражение особенно критично для работы чувствительного лазерного источника.
Такие волоконно-оптические компоненты применяют для гибкой передачи света и лазерного излучения между отдельными приборами или частями установки там, где нельзя провести жёсткий оптический тракт из линз и зеркал по прямой линии.
Гибкость волоконного тракта особенно ценна там, где источник света и приёмник или образец физически разнесены или подвижны друг относительно друга — например, когда прибор со своим источником света стоит отдельно от рабочего места, а к самому образцу подводится только тонкий гибкий волоконный кабель.
Характеристики
- Артикул: P1-405P-FC-5; производитель: Thorlabs
- Тип: соединительный оптоволоконный кабель (патч-корд) с низким уровнем вносимых потерь
- Тип волокна: одномодовое
- Длина: 5 м
- Рабочий диапазон длин волн: 405–532 нм
- Разъёмы: FC/PC
Отрасли применения
- Волоконно-оптические линии связи
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs оснащены FC/PC или FC/APC разъемами на обоих концах. Дополнительно доступны кабели с FC/PC разъемом на одном конце и FC/APC разъемом на другом. Каждый кабель тестируется, что позволяет гарантировать исключительно низкий уровень потерь. Измеряемые характеристики кабеля указаны в спецификациях, которые прилагаются к каждому волокну.
Данные кабели предназначены для передачи сигнала в диапазонах: 320 – 430 нм, 400 – 532 нм, 488 – 633 нм или 633 – 780 нм. Стандартный уровень вносимых потерь для кабелей этого типа составляет 0.9 дБ, 0.5-0.6 дБ или 0.3 дБ. Следует отметить, что низкий уровень вносимых потерь можно гарантировать только при соединении двух однотипных кабелей. Представленные кабели обладают высоким уровнем потерь на отражение: 50 дБ (для FC/PC) и 60 дБ (для FC/APC).

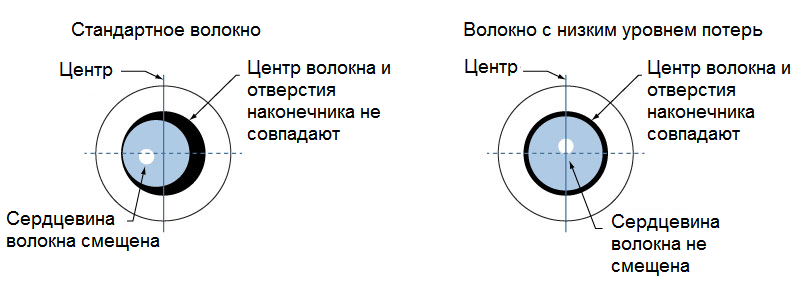

В стандартных кабелях возможны небольшие отклонения параметров волокна (например, смещение центра сердцевины световода относительно центра оболочки или несовпадение сердцевины волокна с центром кабеля). Это приводит к тому, что при соединении волокон их сердцевины смещены друг относительно друга, и уровень вносимых потерь значительно возрастает. В одномодовых кабелях ситуация ухудшается за счет небольшого размера сердцевины волокна. В кабелях с низким уровнем вносимых потерь сердцевина точно центрируется, что значительно уменьшает вносимые потери.
Процесс производства кабелей с низким уровнем вносимых потерь включает ручной подбор волокон с малым отклонением от концентричности оболочки и сердцевины, также предъявляются жесткие требования к внешнему диаметру волокна. Вручную подбирается и каждый наконечник, так чтобы внутренний диаметр наконечника соответствовал размеру оптоволокна, а канал наконечника располагался по центру. Такая процедура подбора обеспечивает соосность всех компонентов волокна.
Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC, SMA - SMA и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Особенности:
- Одномодовые соединительные кабели;
- Передача сигнала в диапазонах: 320-430 нм, 405-532 нм, 488-633 нм и 633-780 нм;
- Низкий уровень вносимых потерь: 0.3 – 0.9 дБ (зависит от длины волны);
- Разъёмы: FC/PC или FC/APC;
- Каждый кабель тестируется индивидуально;
- В комплект поставки включены колпачки для защиты наконечников от пыли.
