Описание

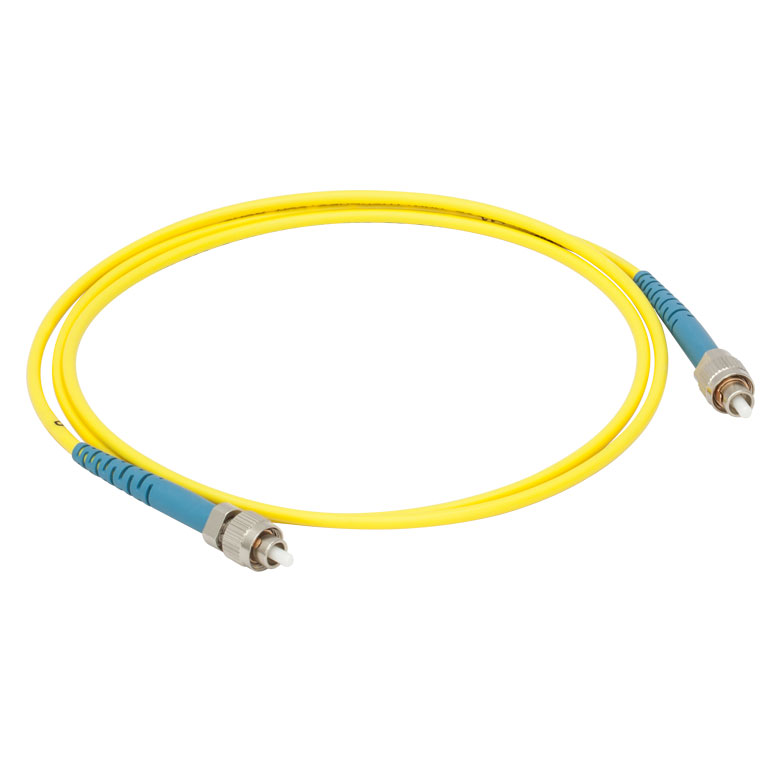

Соединительный оптоволоконный кабель (патч-корд) P1-405P-FC-1 производства Thorlabs выполнен на основе одномодового оптического волокна длиной 1 метр и рассчитан на работу в диапазоне длин волн от 405 до 532 нм — участке спектра, охватывающем фиолетовое, синее и зелёное видимое излучение, часто применяемое в диодных лазерах и системах возбуждения флуоресценции. Кабель отличается низким уровнем вносимых потерь, что достигается за счёт качественной полировки торцов волокна и точной геометрии сердцевины, обеспечивающей эффективный ввод и вывод излучения. Одномодовый режим работы означает, что волокно поддерживает распространение только одной пространственной моды света, что критично для сохранения качества пучка и когерентных свойств лазерного излучения при передаче на расстояние. На обоих концах кабеля установлены разъёмы FC/PC, обеспечивающие резьбовую фиксацию и физический контакт полированных торцов волокон, что снижает обратное отражение по сравнению с иными типами соединителей.
Характеристики
- Тип: соединительный оптоволоконный кабель (патч-корд)
- Тип волокна: одномодовое
- Длина: 1 м
- Рабочий диапазон длин волн: 405-532 нм
- Разъёмы: FC/PC (оба конца)
- Уровень вносимых потерь: низкий
- Производитель: Thorlabs
- Артикул: P1-405P-FC-1
Отрасли применения
Такие патч-корды применяются в системах лазерной флуоресцентной микроскопии, конфокальных микроскопах, биофотонных исследовательских установках, а также в лазерных проекционных и измерительных системах, использующих диодные источники синего и зелёного диапазона. Одномодовое исполнение и низкие потери делают кабель востребованным в прецизионных научных экспериментах, метрологии и в производственных линиях, где требуется стабильная и повторяемая передача когерентного излучения от источника к оптической головке.
Одномодовые соединительные кабели с низким уровнем вносимых потерь от компании Thorlabs оснащены FC/PC или FC/APC разъемами на обоих концах. Дополнительно доступны кабели с FC/PC разъемом на одном конце и FC/APC разъемом на другом. Каждый кабель тестируется, что позволяет гарантировать исключительно низкий уровень потерь. Измеряемые характеристики кабеля указаны в спецификациях, которые прилагаются к каждому волокну.
Данные кабели предназначены для передачи сигнала в диапазонах: 320 – 430 нм, 400 – 532 нм, 488 – 633 нм или 633 – 780 нм. Стандартный уровень вносимых потерь для кабелей этого типа составляет 0.9 дБ, 0.5-0.6 дБ или 0.3 дБ. Следует отметить, что низкий уровень вносимых потерь можно гарантировать только при соединении двух однотипных кабелей. Представленные кабели обладают высоким уровнем потерь на отражение: 50 дБ (для FC/PC) и 60 дБ (для FC/APC).
В стандартных кабелях возможны небольшие отклонения параметров волокна (например, смещение центра сердцевины световода относительно центра оболочки или несовпадение сердцевины волокна с центром кабеля). Это приводит к тому, что при соединении волокон их сердцевины смещены друг относительно друга, и уровень вносимых потерь значительно возрастает. В одномодовых кабелях ситуация ухудшается за счет небольшого размера сердцевины волокна. В кабелях с низким уровнем вносимых потерь сердцевина точно центрируется, что значительно уменьшает вносимые потери.
Процесс производства кабелей с низким уровнем вносимых потерь включает ручной подбор волокон с малым отклонением от концентричности оболочки и сердцевины, также предъявляются жесткие требования к внешнему диаметру волокна. Вручную подбирается и каждый наконечник, так чтобы внутренний диаметр наконечника соответствовал размеру оптоволокна, а канал наконечника располагался по центру. Такая процедура подбора обеспечивает соосность всех компонентов волокна.
Компания Thorlabs также предлагает оптические розетки для стыковки FC-FC, SMA - SMA и FC-SMA разъемов. Использование таких оптических розеток уменьшает обратные отражения и обеспечивает точную соосность сердечников соединяемых кабелей.
Особенности:
- Одномодовые соединительные кабели;
- Передача сигнала в диапазонах: 320-430 нм, 405-532 нм, 488-633 нм и 633-780 нм;
- Низкий уровень вносимых потерь: 0.3 – 0.9 дБ (зависит от длины волны);
- Разъёмы: FC/PC или FC/APC;
- Каждый кабель тестируется индивидуально;
- В комплект поставки включены колпачки для защиты наконечников от пыли.
