Описание
Уголковый отражатель P1-1060R-P01-1 с одномодовым волокном предназначен для формирования стабильного оптического отражения в ближнем ИК‑диапазоне с удобным вводом и выводом излучения по волокну. Конструкция объединяет высокоточный уголковый отражатель и одномодовое оптоволокно с разъёмом FC/PC, что позволяет легко встраивать устройство в волоконно‑оптические схемы без необходимости сложной свободнопространственной юстировки. Рабочий диапазон устройства от 980 до 1550 нм охватывает наиболее востребованные длины волн в телекоммуникации, лазерной технике и измерительных системах.
Уголковый отражатель обеспечивает отражение падающего пучка с сохранением направления луча в пределах заданной геометрии, что делает устройство удобным для построения интерферометрических схем, оптических задержек и референсных каналов. Ввод и вывод излучения осуществляется через одномодовое волокно, благодаря чему удаётся совместить преимущества свободнопространственной оптики и волоконных линий передачи. Наличие стандартного разъёма FC/PC упрощает подключение к лазерам, детекторам и другим волоконным компонентам, а также позволяет быстро включать отражатель в существующие стенды.
Устройство рассчитано на использование в задачах, где требуется стабильная фаза и высокая повторяемость характеристик отражения. Фиксированная геометрия уголкового отражателя уменьшает влияние механических смещений по сравнению с отдельными зеркалами, что особенно важно для прецизионных измерений. Такая конфигурация удобна при построении комплектов для калибровки, оптических датчиков и систем стабилизации, где отражённый сигнал должен быть предсказуемым и воспроизводимым в широком диапазоне длин волн.
Характеристики
- Тип: уголковый отражатель с интегрированным одномодовым оптоволокном.
- Рабочий диапазон длин волн: 980 – 1550 нм.
- Тип волокна: одномодовое волокно ближнего ИК‑диапазона.
- Разъём: FC/PC для подключения к волоконным линиям и компонентам.
- Оптический элемент: высокоточный уголковый отражатель с фиксированной геометрией.
- Назначение: формирование отражённого канала с вводом и выводом излучения по волокну.
- Совместимость: волоконные лазеры, измерительные модули и оптические стенды с FC/PC интерфейсом.
- Применение: интерферометрия, калибровка и построение референсных каналов.
Отрасли применения
- Интерферометрические измерения: построение плеч интерферометров и референсных каналов с высокой стабильностью фазы.
- Оптическая метрология: использование в системах контроля положения, вибраций и деформаций, где необходим опорный отражённый сигнал.
- Телекоммуникационные системы: организация тестовых контуров и отражающих элементов в линиях связи и стендах для проверки оборудования.
- Научные исследования: эксперименты по нелинейной оптике, спектроскопии и квантовой оптике, где требуется компактное и стабильное отражающее звено.
- Системы стабилизации: формирование обратного сигнала в схемах активной стабилизации частоты и мощности лазеров.

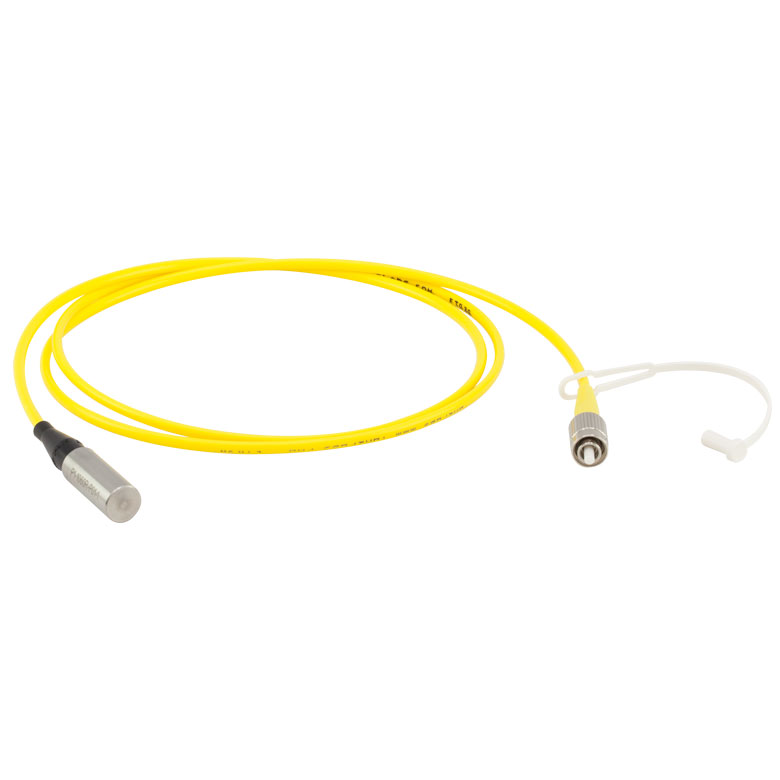

Оптоволоконные кабели от компании Thorlabs с отражающим покрытием разработаны для отражения света, попадающего в волокно, в обратном направлении по волноводу. Такие волокна могут быть использованы для создания оптоволоконного интерферометра или для создания маломощного оптоволоконного лазера. Эти уголковые отражатели отлично подходят для измерения характеристик усилителей, передатчиков или других устройств.
Уголковые отражатели от компании Thorlabs поставляются с одномодовыми, многомодовыми волокнами или волокнами с сохранением поляризации. Наконечник на одном из концов оптоволокна покрыт слоем серебра, что обеспечивает отражение на уровне ≥97.5% для света, начиная от 450 нм. Этот конец волокна заключен в стальной корпус Ø9.8 мм (0.39"). Другой конец волокна оснащен FC/PC разъемом (для SM, PM, или MM волокон) или FC/APC разъемом (для SM или PM волокон) с ключом (2 мм).
Каждый кабель поставляется с защитным колпачком, который закрывает наконечник от пыли и других вредных воздействий. Дополнительные пластиковые и металлические колпачки для FC/PC и FC/APC разъемов поставляются отдельно.
Особенности:
- Длина кабеля: 1 м;
- Один конец с серебряным покрытием;
- Рабочий диапазон: 450 нм - 2400 нм;
- Тип волокна: SM, PM, или MM;
- Отражение ≥ 97.5%, начиная с 450 нм;
- Ключ разъемов: 2.0 мм;
- Для лазерного излучения мощностью: более 300 мВт.
