CR-160 – серия оценочных плат для построения регулируемого гауссова формирующего усилителя на основе модулей CR-200.
С помощью CR-160 можно регулировать усиление, изменять полярность выходного импульса, компенсировать постоянное смещение и выполнять коррекцию «полюс-ноль». Вход и выход выводятся на BNC-разъёмы, что упрощает подключение предусилителя, осциллографа, анализатора импульсов и другого лабораторного оборудования.
Варианты исполнения
CR-160-R8
CR-160-R8 – предыдущая версия оценочной платы для модулей CR-200-X и CR-210-R0. На плате предусмотрено два широкополосных усилительных каскада с переключаемым усилением ×1 или ×10, а также потенциометр плавной настройки.
Вместе с модулем CR-200 суммарный коэффициент усиления измерительного тракта может регулироваться приблизительно в диапазоне до ×1000. Отдельные элементы позволяют изменить полярность импульса, скорректировать постоянное смещение и выполнить настройку «полюс-ноль».
- Совместимые формирующие усилители: CR-200;
- Поддержка восстановителя базовой линии: CR-210;
- Количество широкополосных каскадов: 2;
- Усиление каждого каскада: ×1 или ×10;
- Плавная регулировка усиления: предусмотрена;
- Регулировка полярности: предусмотрена;

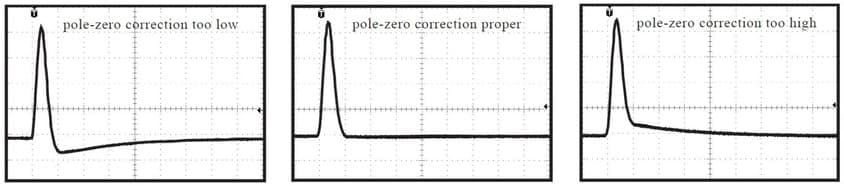

- Коррекция «полюс-ноль»: предусмотрена;
- Регулировка выходного смещения: предусмотрена;
- Совместимый корпус: CR-160-BOX-R4;
- Артикул: HY217.
CR-160-R9

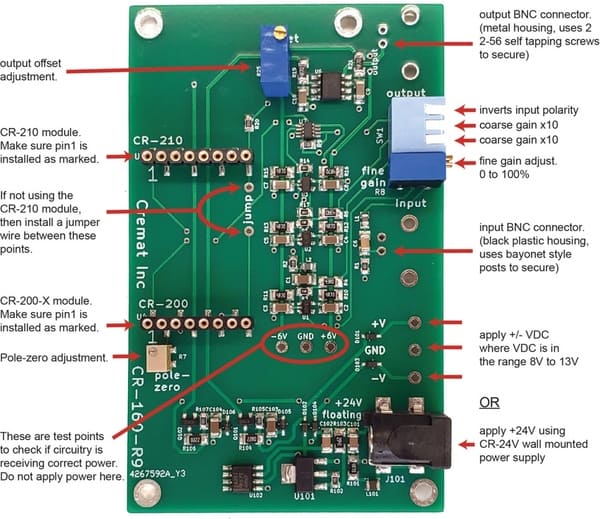

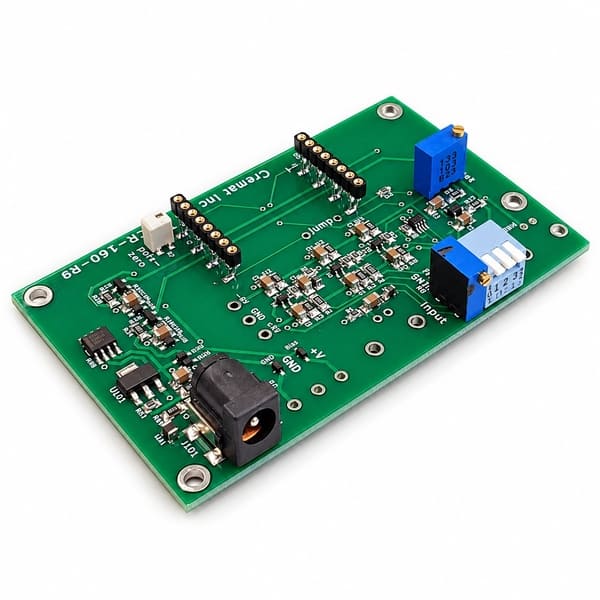

CR-160-R9 – более новая версия оценочной платы с аналогичным назначением. Она рассчитана на установку одного усилителя CR-200-X и дополнительного модуля CR-210-R0. Если восстановитель базовой линии не используется, его позиция обходится при помощи перемычки.
Плата содержит два переключаемых широкополосных усилителя, плавную регулировку усиления, переключатель полярности, настройку выходного смещения и коррекцию «полюс-ноль». Для установки в экранированный корпус предназначена модель CR-160-BOX-R9.
- Совместимые формирующие усилители: CR-200;
- Поддержка восстановителя базовой линии: CR-210;
- Количество широкополосных каскадов: 2;
- Усиление каждого каскада: ×1 или ×10;
- Плавная регулировка усиления: предусмотрена;
- Переключение полярности: предусмотрено;
- Коррекция «полюс-ноль»: предусмотрена;
- Регулировка постоянного смещения: предусмотрена;
- Совместимый корпус: CR-160-BOX-R9;
- Артикул: HY234.
Технические характеристики:
Сравнение исполнений
|
Характеристики |
CR-160-R8 |
CR-160-R9 |
|
Артикул |
HY217 |
HY234 |
|
Совместимость с CR-200 |
Да |
Да |
|
Посадочное место для CR-210 |
Да |
Да |
|
Вход и выход BNC |
Да |
Да |
|
Регулируемое усиление |
Да |
Да |
|
Переключение полярности |
Да |
Да |
|
Коррекция «полюс-ноль» |
Да |
Да |
|
Регулировка смещения |
Да |
Да |
|
Размер платы |
3,7 × 2,3 дюйма |
3,7 × 2,3 дюйма |
|
Совместимый корпус |
CR-160-BOX-R4 |
CR-160-BOX-R9 |
|
Модель |
Предыдущая |
Более новая |
Общие характеристики
|
Характеристика |
Значение |
|
Количество каналов |
1 |
|
Широкополосные усилительные каскады |
2 × переключаемых ×1/×10 |
|
Максимальное суммарное усиление с CR-200 |
Приблизительно до ×1000 |
|
Вход |
BNC |
|
Выход |
BNC |
|
Диапазон двухполярного питания |
Приблизительно ±7…±13 В |
|
Нагрузка выхода |
50 Ом |
|
Выходное сопротивление |
2 Ом |
|
Максимальная положительная амплитуда выхода |
До 3,5 В |
|
Размеры |
Приблизительно 94 × 58 мм |
|
Питание от адаптера |
CR-24V |
|
Альтернативное питание |
Двухполярное постоянное напряжение |
