Оценочные платы FAST ComTec CR-150 для предусилителей CR-110–CR-113

Оценочные платы CR-150 предназначены для подключения, настройки и практического использования зарядочувствительных предусилителей серии CR-110–CR-113. Плата предоставляет монтажное место для предусилительного модуля и позволяет организовать его питание, соединение с детектором, подачу тестового сигнала и вывод обработанного импульса.

В линейке представлены модели: CR-150-R4, CR-150-R5 и CR-150-R6. Они выполняют одну основную задачу, но различаются схемой подключения питания. При выборе необходимо учитывать имеющийся источник: исполнение R4 рассчитано на двухполярное напряжение ±12 В, R5 – на однополярный источник +24 В, а R6 поддерживает оба способа питания.

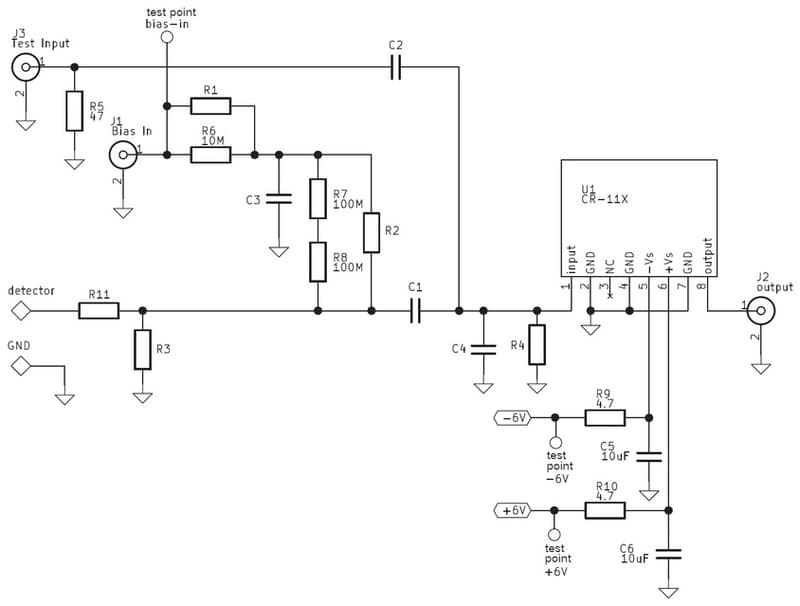

Платы используют ёмкостную связь между детектором и предусилителем. Такое подключение отделяет постоянную составляющую тока детектора от входа предусилительного модуля и помогает предотвратить смещение рабочей точки. В конструкции предусмотрены фильтрация напряжения смещения детектора, тестовый вход и выход для дальнейшей обработки сигнала.

Варианты исполнения

CR-150-R4

Ранняя версия оценочной платы с двухполярным входом питания. Подходит для систем, в которых уже имеется стабилизированный источник ±12 В.

• Совместимые предусилители: CR-110, CR-111, CR-112 и CR-113;
• Подключение детектора: с разделением по переменному току;
• Фильтрация напряжения смещения: предусмотрена;
• Сигнальные соединения: BNC;
• Вход питания: ±12 В;
• Артикул: HY151.

CR-150-R5

Исполнение со встроенным преобразованием питания, рассчитанное на подключение внешнего источника +24 В. Такая схема упрощает использование платы там, где двухполярное питание отсутствует.

• Совместимые предусилители: CR-110, CR-111, CR-112 и CR-113;
• Подключение детектора: с разделением по переменному току;
• Фильтрация напряжения смещения: предусмотрена;
• Сигнальные соединения: BNC;
• Вход питания: +24 В;
• Артикул: HY223.

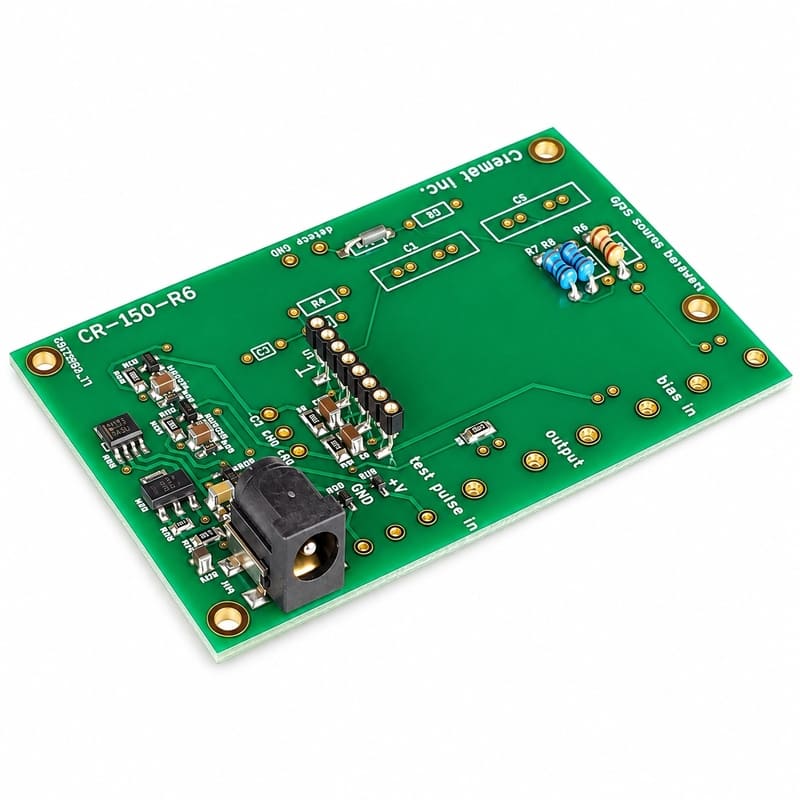

CR-150-R6

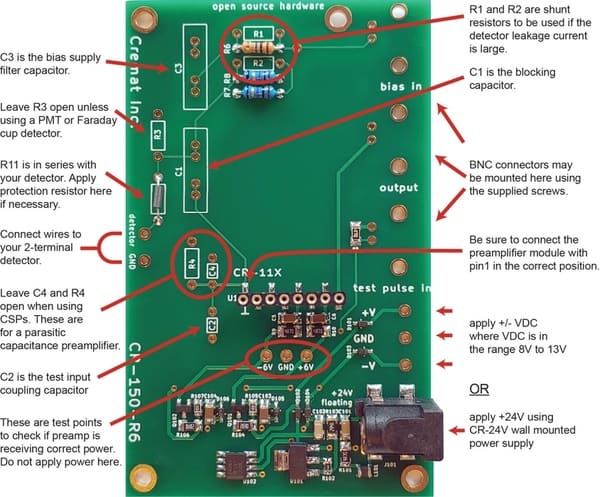

Актуальная и наиболее универсальная плата. CR-150-R6 можно питать от отдельного источника +24 В либо от имеющегося двухполярного источника ±12 В. Плата допускает настройку входных цепей под различные типы детекторов.

CR-150-R6 может применяться с PIN-фотодиодами, SiPM-детекторами, APD, CdTe- и CZT-детекторами, поверхностно-барьерными детекторами, ФЭУ, микроканальными пластинами, цилиндрами Фарадея и газовыми детекторами. Конкретная схема сборки и номиналы компонентов зависят от типа детектора и требуемого напряжения смещения.

• Совместимые предусилители: CR-110, CR-111, CR-112 и CR-113;
• Подключение детектора: с разделением по переменному току;
• Фильтрация напряжения смещения: предусмотрена;
• Варианты питания: +24 В или ±12 В;
• Размер платы: 3,7 × 2,3 дюйма, приблизительно 94 × 58 мм;
• Артикул: HY230.

Области применения:

• Детекторные системы;
• Лабораторные проверки предусилителей;
• Состав экспериментальных измерительных установок.

Плата упрощает подключение малогабаритного гибридного предусилителя и предоставляет необходимые интерфейсные цепи для его работы.
