Поставщик
|
Brandnew Technology Co., Ltd |
|
Типы изделий
|
оптический передатчик |
|
Выходная оптическая мощность
|
10 мВт |
|
Температура хранения
|
−65 до +150 °C |
|
Спектральный диапазон
|
910–1650 нм |
|
Полоса пропускания
|
95 МГц |
|
Рабочая температура
|
25 °C |
|
Максимальная скорость передачи данных
|
155 Мбит/с |
|
Чувствительность приемника
|
−37 дБм |
|
Номинальное напряжение питания
|
3,3 В |
|
Ток потребления
|
24–34 мА |

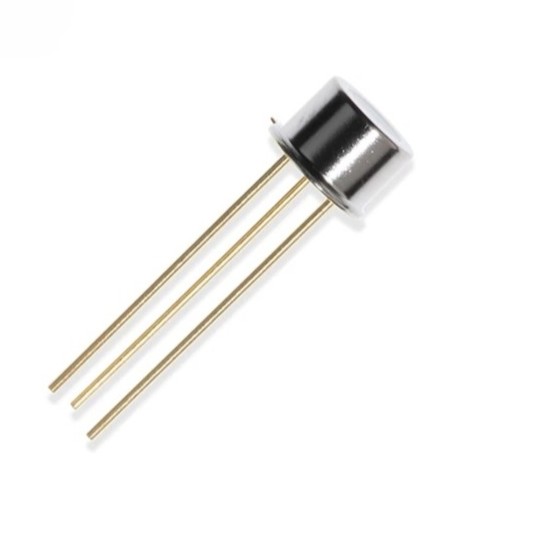

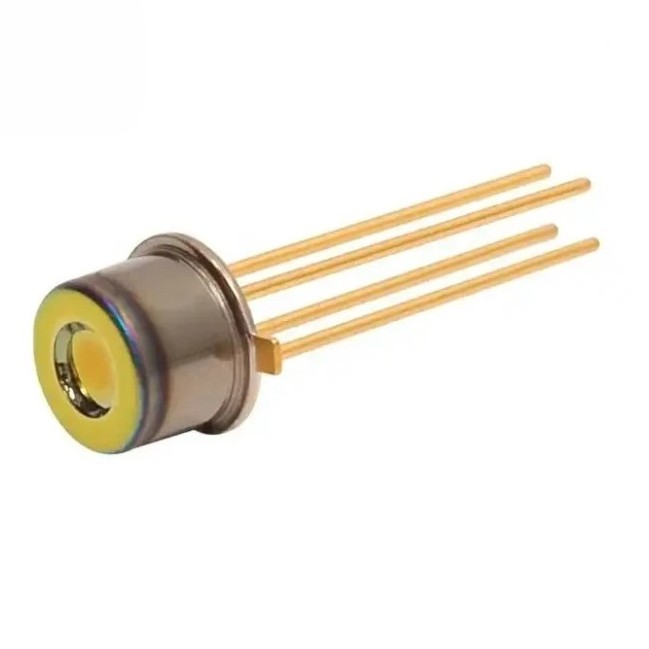

Интегрированный оптический приемник для длинноволновых волоконно-оптических линий связи. В одном компактном корпусе бъединены PIN-фотодиод, трансимпедансный усилитель и система автоматической регулировки усиления. Такое исполнение позволяет принимать оптические сигналы различного уровня и формировать дифференциальный электрический выходной сигнал для последующей обработки.
Приемник рассчитан на скорость передачи данных до 155 Мбит/с и работает в спектральном диапазоне 910–1650 нм. Чувствительность −37 дБм в сочетании с полосой пропускания 95 МГц делает компонент подходящим для телекоммуникационных систем, где требуется уверенный прием слабых оптических сигналов.
Области применения:
- Волоконно-оптические линии передачи данных до 155 Мбит/с;
- Телекоммуникационное оборудование;
- Оптические приемные модули и трансиверы;
- Магистральные и распределительные линии оптической связи;
- Приемные тракты на длинах волн 1310 и 1550 нм;
- Оптоэлектронные устройства, требующие приема слабых оптических сигналов.
Преимущества:
- Высокая чувствительность −37 дБм позволяет регистрировать слабые сигналы и использовать модуль в линиях со значительным оптическим бюджетом;
- Широкий диапазон 910–1650 нм охватывает основные телекоммуникационные области спектра, в том числе 1310 и 1550 нм;
- Низкий собственный шум – приведенная ко входу спектральная плотность менее 2,5 пА/√Гц – способствует повышению отношения сигнал/шум;
- Чувствительность фотодиода около 0,9 А/Вт обеспечивает эффективное преобразование принимаемого излучения в электрический сигнал;
- Дифференциальный выход повышает устойчивость сигнального тракта к синфазным помехам и удобен для подключения к последующим высокоскоростным каскадам;
- Питание 3,3 В обеспечивает совместимость с распространенными низковольтными электронными схемами;
- Компактный корпус подходит для применения в малогабаритных оптических модулях и трансиверах.
Технические характеристики
|
Параметры |
Характеристики |
|
Максимальная скорость передачи данных |
155 Мбит/с |
|
Спектральный диапазон |
910–1650 нм |
|
Полоса пропускания |
95 МГц |
|
Чувствительность приемника |
−37 дБм |
|
Уровень оптической перегрузки |
−2 дБм |
|
Типовая чувствительность фотодиода |
0,9 А/Вт |
|
Приведенная ко входу плотность шумового тока |
менее 2,5 пА/√Гц, тип |
|
Номинальное напряжение питания |
3,3 В |
|
Ток потребления |
24–34 мА |
|
Тип выходного сигнала |
дифференциальный |
|
Предельно допустимое напряжение питания |
0–6,0 В |
|
Предельно допустимое напряжение питания фотодиода |
10 В |
|
Максимальный обратный ток фотодиода |
10 мА |
|
Максимальный прямой ток фотодиода |
10 мА |
|
Максимальная входная оптическая мощность |
10 мВт |
|
Температура хранения |
от −65 до +150 °C |
|
Максимальная температура пайки |
260 °C |
|
Допустимая продолжительность пайки |
до 10 с |
|
Температура, указанная для рабочих параметров |
25 °C |
