Описание

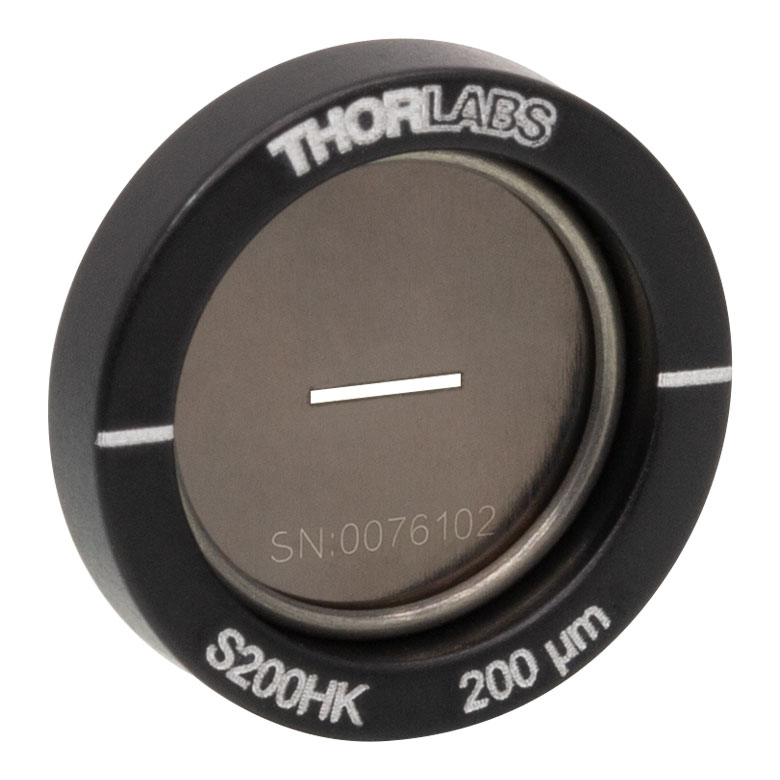

S200HK — это регулируемая по положению прецизионная оптическая щель шириной 200 ± 4 мкм и длиной 3 мм, установленная в стандартной оправе диаметром 1/2 дюйма, производства Thorlabs. Щель представляет собой узкий прямоугольный вырез с точно контролируемыми геометрическими размерами, изготовленный методом прецизионной механической обработки в тонкой металлической пластине, и предназначена для формирования узкого светового пучка определённой ширины и длины из более широкого падающего излучения. Оправа диаметром 1/2 дюйма обеспечивает прямую совместимость щели со стандартными держателями оптики линейки Thorlabs, рассчитанными на данный типоразмер.
Фиксированная ширина щели 200 мкм с допуском ±4 мкм обеспечивает высокую повторяемость формируемого профиля пучка от образца к образцу, что важно при использовании щели в качестве калиброванного элемента оптической схемы. Длина щели 3 мм определяет протяжённость открытой апертуры в перпендикулярном направлении, что делает данный компонент пригодным для формирования вытянутого линейного профиля пучка, применяемого в целом ряде спектроскопических и дифракционных задач. Такие щели данной линейки Thorlabs выпускаются в различных фиксированных значениях ширины, что позволяет подобрать оптимальный типоразмер под конкретную оптическую схему.
В отличие от регулируемых щелей с изменяемой шириной раскрытия, фиксированная щель S200HK обеспечивает более высокую механическую стабильность и повторяемость геометрических параметров при отсутствии механизма изменения ширины, подверженного люфту и износу. Оправа щели позволяет устанавливать компонент в стандартные держатели оптики и трансляторы, что даёт возможность точно позиционировать щель в оптическом тракте по всем трём пространственным осям с помощью дополнительного оптомеханического оборудования. Такая щель часто применяется в комбинации со второй щелью, ориентированной перпендикулярно первой, для формирования прямоугольной апертуры произвольных пропорций.
Характеристики
Ширина щели: 200 ± 4 мкм. Длина щели: 3 мм. Диаметр оправы: Ø1/2" (12.7 мм). Тип: фиксированная (нерегулируемая) прецизионная щель. Материал: металлическая пластина прецизионной обработки. Совместимость: стандартные держатели оптики Ø1/2" линейки Thorlabs.
Отрасли применения
Щель S200HK применяется в спектроскопических приборах для формирования узкого входного или выходного светового пучка спектрометра с точно заданными геометрическими параметрами. Она используется в системах дифракционного анализа и лазерной физике при формировании профиля пучка для экспериментов по дифракции Фраунгофера и Френеля. Также щель находит применение в оптических лабораториях при построении прецизионных измерительных установок, где требуется калиброванная апертура известной ширины и длины.
