Оправа для зеркала, диаметр совместимой оптики: 25.4 мм, совместимый стержень: 8/32

Описание

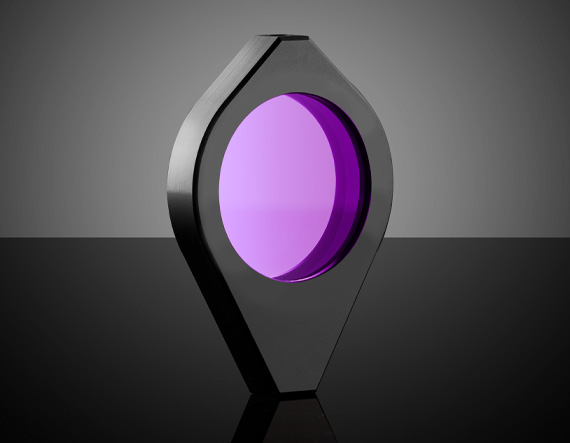

Оправа для зеркала 13-591 компании Edmund Optics. Оправа рассчитана на установку оптики диаметром 25,4 мм и крепится через совместимый стержень с резьбой 8/32.

Такие механические элементы — стандартные детали модульных систем сборки оптических стендов: они не несут собственной оптической функции, но позволяют быстро и жёстко закрепить оптические компоненты, держатели и опоры друг относительно друга в нужном положении, без изготовления деталей на заказ.

Оправа надёжно и равномерно охватывает край зеркала по всей его окружности, не создавая локальных точек избыточного давления на хрупкую оптическую поверхность, а резьбовое отверстие 8/32 под стандартный крепёжный стержень позволяет напрямую вкрутить в оправу подходящий держатель или стойку, задав высоту и положение зеркала в оптической схеме.

Изделие изготовлено из прочного металла и рассчитано на многократную установку и снятие без потери точности посадки — то есть его можно снимать и переустанавливать много раз, не теряя точность взаимного положения скреплённых деталей.

Использование готовых стандартных механических компонентов вместо деталей, изготовленных на заказ, заметно ускоряет и удешевляет сборку прототипов и лабораторных установок, а также упрощает их последующую модификацию или ремонт.

Характеристики

• Артикул: 13-591; производитель: Edmund Optics
• Тип: оправа для зеркала
• Диаметр совместимой оптики: 25,4 мм
• Резьба крепёжного стержня: 8/32

Отрасли применения

• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция

Описание семейства продуктов

• Идеально подходит для установки зеркал, линз и фильтров на единой оптической осевой линии 25,4 мм
• Компактный дизайн идеально подходит для систем с ограниченным пространством
• Опции включают совместимость с круговым креплением для оптики с креплением C и S.

Компактные зеркала и крепления для объективов TECHSPEC® облегчают интеграцию и выравнивание оптики в настольных системах, устанавливаемых на стойках, для которых требуется общая высота центральной линии. Все крепления имеют общую центральную линию 25,4 мм, что обеспечивает выравнивание механической и оптической осей без дополнительной регулировки. Доступные с монтажной резьбой 8-32 или M4, эти крепления работают как с метрической, так и с английской системами. Компактные крепления для объективов TECHSPEC совместимы с креплениями для круглой оптики C-Mount или S-Mount при установке в крепления диаметром 16 мм и 30 мм. Эти крепления идеально подходят для применения в системах с ограниченным пространством.

Примечание. #13-590 и #13-591 можно использовать с оптикой диаметром 25 мм, обеспечивая оптическую осевую линию 25 мм. № 13-598 и № 13-599 можно использовать с оптикой диаметром 12,5 мм, обеспечивающей оптическую осевую линию 25,2 мм.
