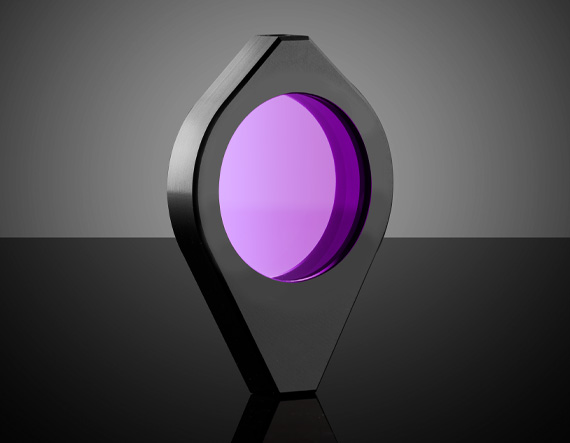

Оправа для зеркала, диаметр совместимой оптики: 12.7 мм, совместимый стержень: 8/32

Описание

Оправа Edmund Optics 13-599 предназначена для фиксации круглого зеркала или другого совместимого оптического элемента диаметром 12,7 мм. Компактный формат делает держатель удобным для построения малогабаритных оптических трактов, лабораторных макетов и измерительных узлов, где требуется надежно расположить зеркало относительно источника, детектора или соседних компонентов. Возможность крепления на стержень с резьбой 8-32 облегчает установку оправы на стандартные дюймовые оптомеханические стойки.

Корректно выбранная оправа защищает зеркало от случайного смещения и позволяет организовать повторяемое положение отражающей поверхности. При выборе необходимо учитывать не только диаметр оптики, но также ее толщину, способ удержания и доступную световую апертуру. Если зеркало используется с мощным лазером, важны тепловая стабильность покрытия и отсутствие механического пережатия, способного вызвать деформацию подложки. Держатель применим в экспериментальных и промышленных системах, однако параметры юстировки следует сопоставлять с требованиями конкретной схемы.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 13-599.
• Тип компонента: оправа для зеркала.
• Диаметр совместимой оптики: 12,7 мм.
• Тип монтажного соединения: резьба 8-32.
• Совместимая оптомеханика: дюймовые стержни и стойки с соответствующей резьбой.
• Основная функция: удержание круглого отражающего или светоделительного элемента.
• Формат применения: компактные лабораторные и приборные оптические системы.

Особенности интеграции

Зеркало необходимо устанавливать так, чтобы удерживающий элемент не попадал в рабочую апертуру и не создавал локального давления на поверхность. Оправу располагают на стержне с учетом высоты оптической оси и доступного пространства для юстировки. Для виброчувствительных стендов рекомендуется минимизировать длину свободного участка стойки. Перед запуском лазерной системы проверяют надежность фиксации и отсутствие контакта крепежа с покрытой рабочей зоной зеркала.

Отрасли применения

• Лазерные лабораторные установки.
• Интерферометрия и измерение параметров волнового фронта.
• Спектроскопические и флуоресцентные приборы.
• Системы машинного зрения со сложенным оптическим трактом.
• Макеты для обучения геометрической и физической оптике.
• Компактные сенсорные и аналитические модули.
• Юстировочные стенды для зеркал диаметром 12,7 мм.

Описание семейства продуктов

• Идеально подходит для установки зеркал, линз и фильтров на единой оптической осевой линии 25,4 мм
• Компактный дизайн идеально подходит для систем с ограниченным пространством
• Опции включают совместимость с круговым креплением для оптики с креплением C и S.

Компактные зеркала и крепления для объективов TECHSPEC® облегчают интеграцию и выравнивание оптики в настольных системах, устанавливаемых на стойках, для которых требуется общая высота центральной линии. Все крепления имеют общую центральную линию 25,4 мм, что обеспечивает выравнивание механической и оптической осей без дополнительной регулировки. Доступные с монтажной резьбой 8-32 или M4, эти крепления работают как с метрической, так и с английской системами. Компактные крепления для объективов TECHSPEC совместимы с креплениями для круглой оптики C-Mount или S-Mount при установке в крепления диаметром 16 мм и 30 мм. Эти крепления идеально подходят для применения в системах с ограниченным пространством.

Примечание. #13-590 и #13-591 можно использовать с оптикой диаметром 25 мм, обеспечивая оптическую осевую линию 25 мм. № 13-598 и № 13-599 можно использовать с оптикой диаметром 12,5 мм, обеспечивающей оптическую осевую линию 25,2 мм.
