Платформа с реечной передачей, одна ручка, метрическая

Описание

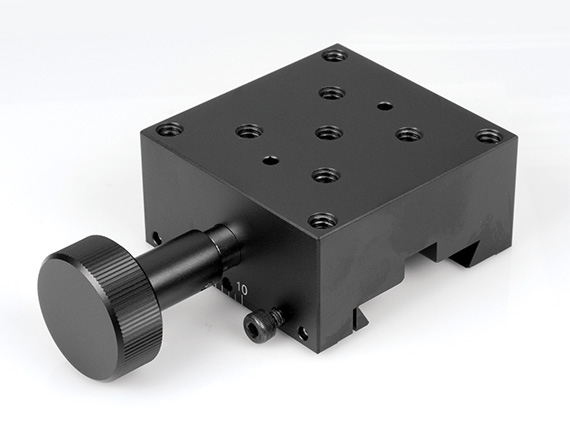

Платформа с реечной передачей Edmund Optics 56-793 представляет собой механический компонент для линейного позиционирования, обеспечивающий плавное и контролируемое перемещение по одной оси. В основе ее конструкции лежит механизм "рейка-шестерня". Вращение управляющей ручки приводит в движение шестерню, которая сцепляется с зубчатой рейкой, закрепленной на неподвижном основании, и заставляет подвижную платформу перемещаться вдоль направляющих. Такой тип привода идеально подходит для задач, где требуется быстрое перемещение на большие расстояния с возможностью последующей точной, но не микрометрической, фиксации положения.

Данная модель оснащена одной ручкой, что означает одноосное перемещение (вдоль оси X или Y, в зависимости от ориентации). "Метрическая" спецификация указывает на то, что все крепежные отверстия и, возможно, шкала на платформе, имеют метрические размеры (например, резьба M6 или M4), что обеспечивает легкую интеграцию с другими компонентами, соответствующими метрическому стандарту. Платформа изготовлена из прочных материалов, таких как анодированный алюминий, что обеспечивает ей жесткость и долговечность. На верхней поверхности платформы имеется сетка крепежных отверстий для монтажа держателей оптики, камер или других устройств. Наличие стопорного винта позволяет надежно зафиксировать платформу в выбранном положении, предотвращая случайное смещение. Эти платформы часто используются как основной элемент для грубого позиционирования, который может быть дополнен микрометрическим или пьезоэлектрическим позиционером для сверхточного перемещения.

Характеристики

• Артикул: 56-793
• Тип платформы: Линейный транслятор
• Тип привода: Реечная передача (Rack and Pinion)
• Количество осей: Одна (одна ручка управления)
• Система единиц: Метрическая (крепежные отверстия M4/M6, шкала в мм)
• Диапазон перемещения: Зависит от длины рейки (например, 50-150 мм)
• Точность позиционирования: Десятые доли миллиметра
• Материал: Анодированный алюминий
• Особенности: Быстрое перемещение, стопорный винт для фиксации.

Отрасли применения

• Оптические лаборатории: Быстрое позиционирование зеркал, линз, камер и других компонентов при сборке и юстировке оптических схем на макетных платах.
• Машинное зрение: Настройка положения камеры или объекта инспекции относительно друг друга для достижения оптимального фокуса и поля зрения.
• Промышленная автоматизация: Используется в качестве простого линейного модуля для перемещения датчиков, захватов или инструментов.
• Микроскопия: Перемещение образца или осветителя на большие расстояния, когда диапазона встроенного предметного столика недостаточно.
• Образовательные цели: Демонстрация принципов линейного перемещения и позиционирования в учебных лабораториях.
