Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Масса
|
235 г |
|
Крепление
|
C-mount |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Типы объектива
|
однополевые |
|
Рабочий диапазон объектива
|
ИК диапазон |
|
Числовая апертура
|
F/10 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм), NIR (0.75 — 1.1 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Ø светового пятна, мм
|
16.9 |
|
Диапазон фокусировки
|
110.4 мм |
|
Оптический формат
|
1" |
|
Относительное отверстие
|
10.0 |
|
Прочее
|
Числовая апертура: 0,100. Оптическое увеличение: 2x. Дисторсия: 0,02%. Относительная освещенность: 100%. Крепление фильтра: M35,5 × 0,5. |
|
Рабочий отрезок, мм
|
17.526 |
|

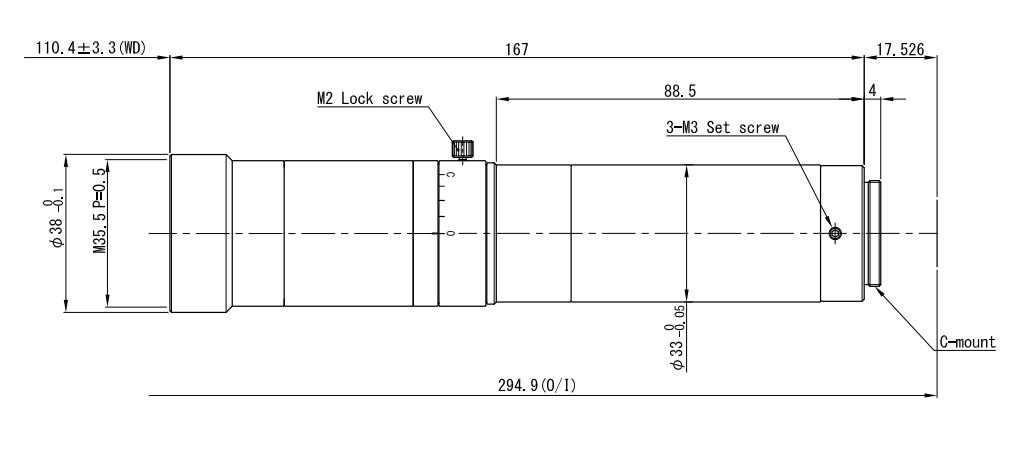

Размеры
|
Ø38 x 167 мм |
Описание
Модель VS-THV2-110/S из линейки объективов VS Technology для промышленных измерительных систем построена по телецентрической схеме — это значит, что лучи света, формирующие изображение, идут внутри объектива параллельно друг другу, а не расходящимся конусом, как в обычных объективах, и поэтому кажущийся размер объекта на снимке практически не зависит от небольших смещений этого объекта вдоль оптической оси.
Именно поэтому телецентрические объективы почти всегда применяют там, где нужно не просто увидеть объект, а точно измерить его размеры по изображению: обычный (нетелецентрический) объектив в такой задаче добавляет систематическую погрешность измерения, а телецентрическая схема эту погрешность устраняет ещё на уровне оптики, до всякой программной обработки кадра.
Оптическая схема объектива скорректирована сразу для двух диапазонов излучения — видимого (VIS) и ближнего инфракрасного (NIR): это значит, что объектив можно использовать как с обычным белым освещением, так и с инфракрасной подсветкой, не теряя резкости изображения при переключении между ними.
Конкретную модель телецентрического объектива подбирают под задачу по нескольким параметрам сразу: рабочему расстоянию до объекта, размеру поля зрения (то есть тому, какого размера участок можно охватить объективом целиком) и формату сенсора используемой камеры — при этом важно, что объектив и камера в паре машинного зрения всегда подбираются согласованно.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-THV2-110/S
- Оптическая схема: телецентрический объектив
- Рабочий спектральный диапазон: VIS, NIR (видимый и ближний ИК)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
