Однополевой объектив VIS, NIR диапазонов VS-THV1.5-80/S

Описание

Однополевой объектив VS-THV1.5-80/S от VS Technology представляет собой высокоточный телецентрический объектив серии VS-THV, специально оптимизированный для работы с современными 12-мегапиксельными матрицами формата 1.1" с размером пикселя 3,45 мкм. Данная серия отличается уникальной оптической конструкцией, в которой расстояние от объекта до объектива и от объектива до изображения одинаково для всех моделей (Equal O/I optical design), что обеспечивает исключительную гибкость при построении измерительных систем. Объектив имеет оптическое увеличение 1,5× ±5% и рабочее расстояние 80,0 мм ±2,4. Горизонтальное поле зрения составляет 6,9 × 9,4 мм для сенсора 1.1", 7,5 × 7,5 мм для сенсора 1" и 4,7 × 5,6 мм для сенсора 2/3". Числовая апертура на стороне объекта равна 0,100, а рабочее относительное отверстие при полностью открытой диафрагме составляет F/7,5. Глубина резкости при диаметре круга рассеяния 0,04 мм достигает 0,3 мм, что обеспечивает достаточный допуск при измерении объектов сложной формы. Телецентрическая конструкция полностью исключает перспективные искажения, а дисторсия TV составляет всего 0,03% для сенсора 1.1", что гарантирует высокую точность измерений по всему полю зрения. Относительная освещённость на краю поля (Y=8.8) составляет 100%, что свидетельствует о равномерном распределении света без виньетирования. Объектив оснащён встроенной ручной диафрагмой для регулировки глубины резкости и контраста, а также фильтровой резьбой M37.5 с шагом 0,5 мм. Крепление C-Mount с задним фокальным отрезком 17,526 мм обеспечивает совместимость с широким спектром промышленных камер. Объектив имеет размеры φ40 мм (макс.) × L=202,5 мм и массу 360 г. Спектральный диапазон охватывает видимую и ближнюю инфракрасную область (0,4–0,9 мкм). Благодаря превосходной коррекции аберраций и высокой точности, данный объектив является идеальным решением для ответственных метрологических задач в промышленности.

Характеристики

• Производитель: VS Technology
• Артикул: 0
• Серия: VS-THV
• Тип: телецентрический однополевой объектив
• Оптическое увеличение: 1,5× ±5%
• Рабочее расстояние (WD): 80,0 мм ±2,4
• O/I (Object & Imager Distance): 300,0 мм
• Поле зрения (V × H): 6,9 × 9,4 мм (1.1"); 7,5 × 7,5 мм (1"); 4,7 × 5,6 мм (2/3")
• Рабочее F/# (при открытой диафрагме): 7,5
• Числовая апертура (NA): 0,100
• Глубина резкости (PCoC φ0,04 мм): 0,3 мм
• Дисторсия TV (1.1"): 0,03%
• Относительная освещённость (Y=8,8): 100%
• Спектральный диапазон: 0,4–0,9 мкм (VIS, NIR)
• Крепление: C-Mount
• Задний фокальный отрезок: 17,526 мм
• Макс. размер сенсора: 1.1"
• Резьба под фильтр: M37.5 × 0,5
• Масса: 360 г

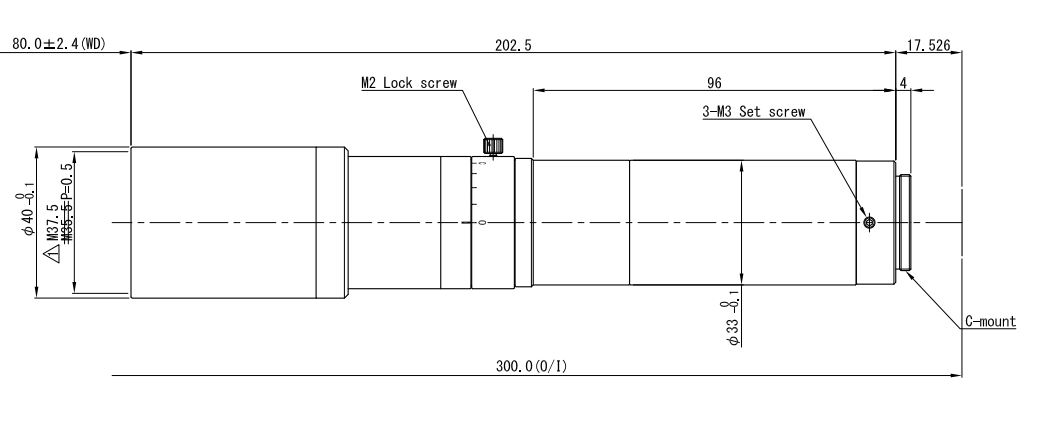

• Габариты: φ40 мм (макс.) × L=202,5 мм

Отрасли применения

• Машинное зрение и автоматизированный оптический контроль (AOI)
• Метрология и измерительные системы (габаритный контроль, измерение отверстий и пазов)
• Электронная промышленность (инспекция печатных плат, микросборок, полупроводниковых компонентов)
• Автомобильная промышленность (контроль сборки, проверка геометрии деталей)
• Фармацевтика (контроль качества упаковки, таблеток, ампул)
• Пищевая промышленность (сортировка и контроль качества продукции)
• Научные исследования и лабораторный анализ
• Робототехника и системы технического зрения
