Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Крепление
|
C-mount |
|
Типы объектива
|
однополевые |
|
Рабочий диапазон объектива
|
ИК диапазон |
|
Числовая апертура
|
F/20.5 |
|
Спектральная чувствительность
|
NIR (0.75 — 1.1 мкм), VIS (0.4 — 0.75 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Ø светового пятна, мм
|
11.3 |
|
Высокое разрешение
|
Да |
|
Диапазон фокусировки
|
59.8 мм |
|
Оптический формат
|
2/3" |
|
Относительное отверстие
|
20.5 |
|
Прочее
|
Числовая апертура: 0,073. Оптическое увеличение: 3x. Дисторсия: 0,01%. Относительная освещенность: 99%. Крепление фильтра: M22,5 × 0,5. Встроенная коаксиальная призма. |
|
Рабочий отрезок, мм
|
17.526 |
|

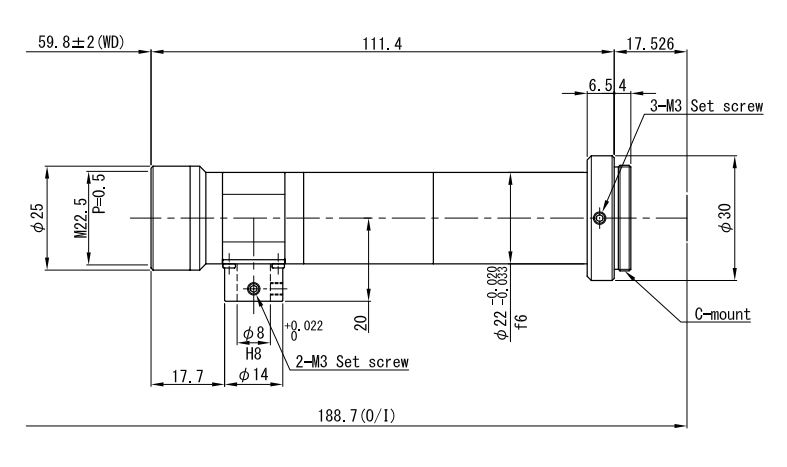

Размеры
|
Ø30 x 111.4 мм |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Масса
|
76 г |
Описание
Объектив VS-TCH3-60CO компании VS Technology — это однополевой (телецентрический) объектив, рассчитанный на совместную работу в видимом (VIS) и ближнем инфракрасном (NIR) диапазонах света.
«Однополевой» здесь означает телецентрический тип объектива: в отличие от обычного объектива, у которого видимый размер объекта на изображении меняется с изменением расстояния до него, телецентрический объектив устроен так, что размер объекта на снимке остаётся практически неизменным при небольших колебаниях расстояния до объекта в пределах рабочей зоны, — это делает измерения размеров по такому изображению намного точнее.
Обозначение «3» в модельном ряду обычно указывает на кратность (увеличение) телецентрического ряда объективов этой линейки, а «60» — на характерный рабочий диаметр поля зрения в миллиметрах, задающие конкретное сочетание увеличения и размера контролируемой детали, под которое рассчитана эта модель.
Такие телецентрические объективы применяют в прецизионных измерительных системах машинного зрения, где по полученному изображению нужно точно вычислить реальный физический размер детали, а не просто получить картинку для визуального осмотра.
Характеристики
- Артикул: VS-TCH3-60CO; производитель: VS Technology
- Тип: однополевой (телецентрический) объектив
- Рабочий диапазон: видимый свет (VIS) и ближний ИК (NIR)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
