Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Масса
|
114 г |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Крепление
|
C-mount |
|
Типы объектива
|
однополевые |
|
Рабочий диапазон объектива
|
ИК диапазон |
|
Числовая апертура
|
F/20.9 |
|
Спектральная чувствительность
|
NIR (0.75 — 1.1 мкм), VIS (0.4 — 0.75 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Ø светового пятна, мм
|
11.3 |
|
Высокое разрешение
|
Да |
|
Диапазон фокусировки
|
103.1 мм |
|
Оптический формат
|
2/3" |
|
Относительное отверстие
|
20.9 |
|
Прочее
|
Числовая апертура: 0,072. Оптическое увеличение: 3x. Дисторсия: 0,01%. Относительная освещенность: 99%. Крепление фильтра: M27 × 0,5. Встроенная коаксиальная призма. |
|
Рабочий отрезок, мм
|
17.526 |
|

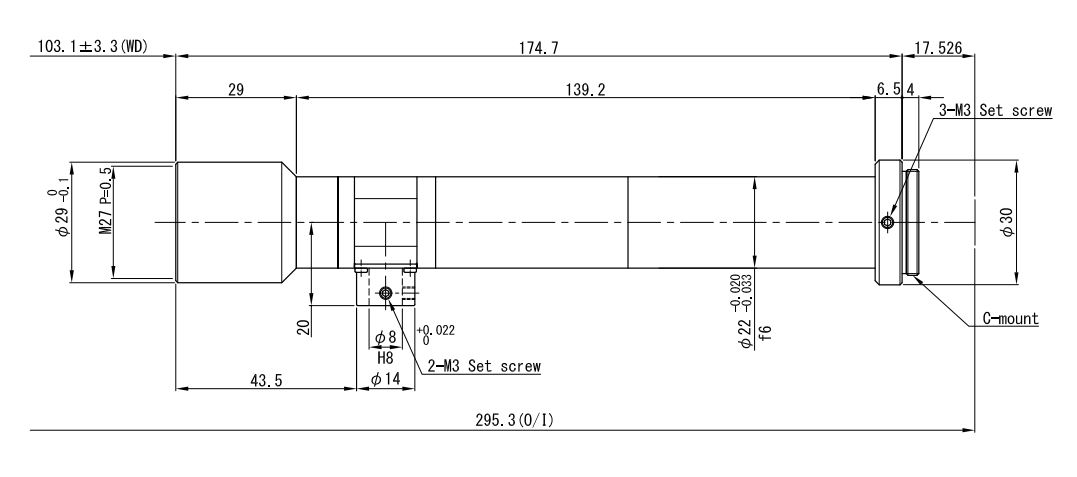

Размеры
|
Ø30 x 174.7 мм |
Описание
VS-TCH3-100CO — телецентрический объектив производства японской компании VS Technology, специализирующейся на прецизионной оптике для машинного зрения. Слово «телецентрический» здесь означает, что объектив построен по особой оптической схеме, при которой размер объекта на итоговом изображении почти не меняется в зависимости от того, чуть ближе или чуть дальше он находится от камеры, — это критично важно для точных измерений размеров деталей.
Из-за этого свойства такие объективы стали фактически стандартом для оптических измерительных систем и машинного зрения на производстве: они позволяют, например, проверять размер детали по фотографии с точностью до сотых долей миллиметра, даже если деталь лежит на конвейере не идеально ровно и её расстояние до камеры немного «гуляет» от штуки к штуке.
Оптическая схема объектива скорректирована сразу для двух диапазонов излучения — видимого (VIS) и ближнего инфракрасного (NIR): это значит, что объектив можно использовать как с обычным белым освещением, так и с инфракрасной подсветкой, не теряя резкости изображения при переключении между ними.
Модель VS-TCH3-100CO, как и вся линейка телецентрических объективов VS Technology, рассчитана на прямую интеграцию в готовую систему машинного зрения: производитель указывает рабочее расстояние и размер поля зрения объектива, чтобы конечный пользователь мог подобрать его под геометрию своей измерительной станции ещё на этапе проектирования.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-TCH3-100CO
- Оптическая схема: телецентрический объектив
- Рабочий спектральный диапазон: VIS, NIR (видимый и ближний ИК)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
