Однополевой объектив VIS, NIR диапазонов VS-TC2-220-16

Описание

Объектив VS-TC2-220-16 японской компании VS Technology относится к серии стандартных телецентрических объективов Super Long WD и является объективом с телецентрическим ходом лучей со стороны предмета (объектно-сторонний телецентрик). Его главное свойство — постоянное увеличение при изменении расстояния до объекта в пределах глубины резкости, поэтому перспективные искажения отсутствуют и размеры детали определяются без ошибок. Оптическое увеличение составляет ×2,0 ± 5 %, рабочее расстояние 220 ± 10 мм.

Объектив рассчитан на матрицы формата до 1/2″ и крепление C-mount с рабочим отрезком 17,526 мм. Поле зрения на матрице 1/2″ составляет 2,4 × 3,2 мм, на матрице 1/3″ — 1,8 × 2,4 мм. Числовая апертура 0,023, рабочее относительное отверстие F/43,5, разрешение 14,6 мкм (на 550 нм), глубина резкости 0,9 мм (при допустимом кружке рассеяния 0,04 мм). ТВ-дисторсия не превышает 0,001 %, относительная освещённость на краю поля 90 %. Расстояние от предмета до изображения 398,9 мм.

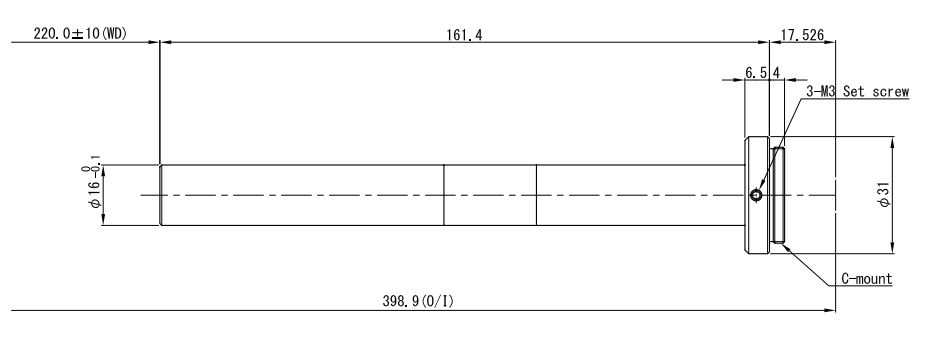

Габариты объектива: диаметр 31 мм (макс.), длина 161,4 мм, масса около 70 г. По данным производителя, оптимизация выполнена для видимого диапазона 400–700 нм; для работы в ближнем ИК-диапазоне необходимо проверять допустимость по параметрам разрешения и хроматической коррекции у изготовителя. Большое рабочее расстояние (220 мм) удобно для инспекции, когда между объективом и объектом нужно разместить подсветку, манипуляторы или защитное окно.

Характеристики

• Модель: VS-TC2-220-16; производитель: VS Technology Corporation
• Тип: объектив с телецентрическим ходом лучей со стороны предмета (Super Long WD)
• Оптическое увеличение: ×2,0 ± 5 %
• Рабочее расстояние (WD): 220,0 ± 10 мм; расстояние предмет–изображение: 398,9 мм
• Поле зрения: 2,4 × 3,2 мм (матрица 1/2″); 1,8 × 2,4 мм (матрица 1/3″)
• Числовая апертура: 0,023; рабочее F/#: 43,5
• Разрешение (550 нм): 14,6 мкм; глубина резкости: 0,9 мм
• Дисторсия: не более 0,001 %; относительная освещённость: 90 %
• Крепление: C-mount; рабочий отрезок: 17,526 мм; формат матрицы: до 1/2″
• Габариты: Ø31 (макс.) × 161,4 мм; масса: около 70 г
• Спектральный диапазон по данным производителя: видимый, 400–700 нм

Отрасли применения

• Машинное зрение: бесконтактное измерение размеров и допусков деталей
• Электронная промышленность: инспекция печатных плат и микросхем
• Автоматизированный контроль качества на конвейерах
• Метрология и измерение малых объектов
• Медицинские и лабораторные системы визуализации
• Промышленное производство: контроль маркировки и геометрии
