Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Масса
|
61 г |
|
Крепление
|
C-mount |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Типы объектива
|
однополевые |
|
Рабочий диапазон объектива
|
ИК диапазон |
|
Числовая апертура
|
F/30 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм), NIR (0.75 — 1.1 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Ø светового пятна, мм
|
5.6 |
|
Диапазон фокусировки
|
172.7 мм |
|
Оптический формат
|
1/3" |
|
Относительное отверстие
|
30 |
|
Прочее
|
Дисторсия: 0,10%. Оптическое увеличение: 0,6x. Числовая апертура: 0,010. Глубина резкости: 6,7 мм. Относительная освещенность: 97%. Встроенная коаксиальная призма. |
|
Рабочий отрезок, мм
|
17.526 |
|

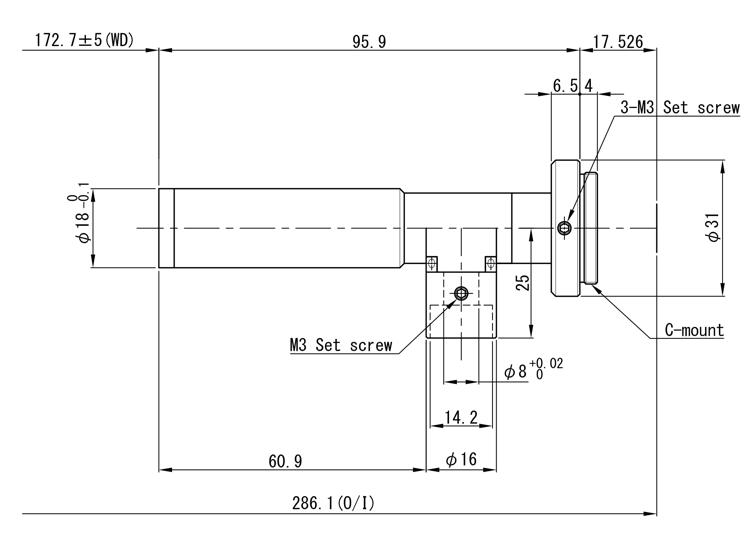

Размеры
|
Ø31 x 95.9 мм |
|
Тип объектива
|
Однополевой / Телецентрический |
Описание
Телецентрический объектив VS-TC06-170CO компании VS Technology решает одну конкретную задачу — устранить перспективные искажения при измерении деталей по фотографии: в обычном объективе более близкий к камере край детали выглядит на изображении немного крупнее дальнего, а телецентрическая схема этого эффекта почти не даёт, что делает измерения по снимку гораздо точнее.
Благодаря телецентрической схеме положение объекта в глубину (то есть небольшая неточность фокусировки или неровность установки детали) почти не влияет на измеряемый на снимке размер — а значит, оператору не нужно каждый раз добиваться идеально точной фокусировки, чтобы получить достоверный результат измерения.
Объектив рассчитан на работу в видимом (VIS) и ближнем инфракрасном (NIR) диапазонах длин волн — то есть он одинаково хорошо передаёт изображение как при обычном освещении видимым светом, так и при подсветке инфракрасными источниками, которые часто используют в машинном зрении для того, чтобы подсветка не мешала оператору и не засвечивала снимок посторонним видимым светом.
Такие объективы устанавливают на камеры машинного зрения в составе автоматических измерительных станций, систем контроля качества и сортировочных линий — везде, где важно не просто зафиксировать изображение детали, а получить по нему достоверный количественный результат: размер, форму, наличие дефекта или отклонение от эталона.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-TC06-170CO
- Оптическая схема: телецентрический объектив
- Рабочий спектральный диапазон: VIS, NIR (видимый и ближний ИК)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
