Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Масса
|
82 г |
|

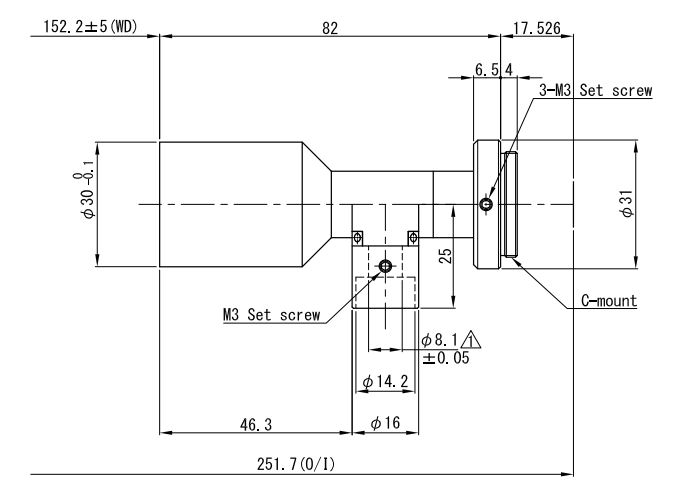

Размеры
|
Ø31 x 82 мм |
|
Крепление
|
C-mount |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Типы объектива
|
однополевые |
|
Рабочий диапазон объектива
|
ИК диапазон |
|
Числовая апертура
|
F/12.5 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм), NIR (0.75 — 1.1 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Ø светового пятна, мм
|
8.5 |
|
Диапазон фокусировки
|
152.2 мм |
|
Оптический формат
|
1/2" |
|
Относительное отверстие
|
12.5 |
|
Прочее
|
Числовая апертура: 0,020. Оптическое увеличение: 0,5x. Дисторсия: 0,10%. Относительная освещенность: 90%. Встроенная коаксиальная призма. |
|
Рабочий отрезок, мм
|
17.526 |
|
Размеры
|
Ø31 x 82 мм |
Описание
Модель VS-TC05-150CO из линейки объективов VS Technology для промышленных измерительных систем построена по телецентрической схеме — это значит, что лучи света, формирующие изображение, идут внутри объектива параллельно друг другу, а не расходящимся конусом, как в обычных объективах, и поэтому кажущийся размер объекта на снимке практически не зависит от небольших смещений этого объекта вдоль оптической оси.
Из-за этого свойства такие объективы стали фактически стандартом для оптических измерительных систем и машинного зрения на производстве: они позволяют, например, проверять размер детали по фотографии с точностью до сотых долей миллиметра, даже если деталь лежит на конвейере не идеально ровно и её расстояние до камеры немного «гуляет» от штуки к штуке.
Объектив рассчитан на работу в видимом (VIS) и ближнем инфракрасном (NIR) диапазонах длин волн — то есть он одинаково хорошо передаёт изображение как при обычном освещении видимым светом, так и при подсветке инфракрасными источниками, которые часто используют в машинном зрении для того, чтобы подсветка не мешала оператору и не засвечивала снимок посторонним видимым светом.
Модель VS-TC05-150CO, как и вся линейка телецентрических объективов VS Technology, рассчитана на прямую интеграцию в готовую систему машинного зрения: производитель указывает рабочее расстояние и размер поля зрения объектива, чтобы конечный пользователь мог подобрать его под геометрию своей измерительной станции ещё на этапе проектирования.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-TC05-150CO
- Оптическая схема: телецентрический объектив
- Рабочий спектральный диапазон: VIS, NIR (видимый и ближний ИК)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
