Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Крепление
|
C-mount |
|
Спектральный диапазон
|
0.4 — 0.9 |
|
Типы объектива
|
однополевые |
|
Рабочий диапазон объектива
|
ИК диапазон |
|
Числовая апертура
|
F/12.5 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм), NIR (0.75 — 1.1 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Ø светового пятна, мм
|
8.5 |
|
Диапазон фокусировки
|
152.2 мм |
|
Оптический формат
|
1/2" |
|
Относительное отверстие
|
12.5 |
|
Прочее
|
Числовая апертура: 0,020. Оптическое увеличение: 0,5x. Дисторсия: 0,10%. Относительная освещенность: 90%. |
|
Рабочий отрезок, мм
|
17.526 |
|

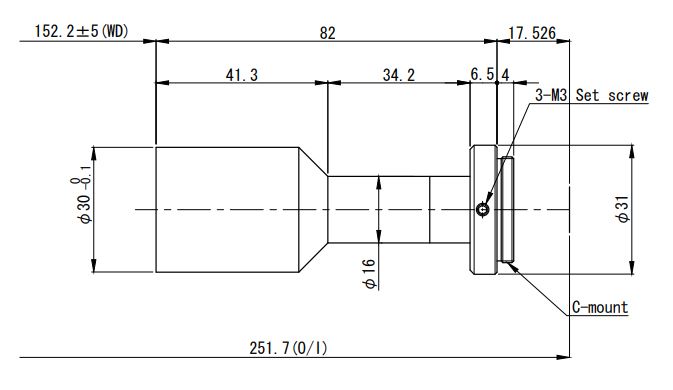

Размеры
|
Ø30 x 82 мм |
|
Тип объектива
|
Однополевой / Телецентрический |
Описание
Телецентрический объектив VS-TC05-150 компании VS Technology решает одну конкретную задачу — устранить перспективные искажения при измерении деталей по фотографии: в обычном объективе более близкий к камере край детали выглядит на изображении немного крупнее дальнего, а телецентрическая схема этого эффекта почти не даёт, что делает измерения по снимку гораздо точнее.
Из-за этого свойства такие объективы стали фактически стандартом для оптических измерительных систем и машинного зрения на производстве: они позволяют, например, проверять размер детали по фотографии с точностью до сотых долей миллиметра, даже если деталь лежит на конвейере не идеально ровно и её расстояние до камеры немного «гуляет» от штуки к штуке.
Оптическая схема объектива скорректирована сразу для двух диапазонов излучения — видимого (VIS) и ближнего инфракрасного (NIR): это значит, что объектив можно использовать как с обычным белым освещением, так и с инфракрасной подсветкой, не теряя резкости изображения при переключении между ними.
Конкретную модель телецентрического объектива подбирают под задачу по нескольким параметрам сразу: рабочему расстоянию до объекта, размеру поля зрения (то есть тому, какого размера участок можно охватить объективом целиком) и формату сенсора используемой камеры — при этом важно, что объектив и камера в паре машинного зрения всегда подбираются согласованно.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-TC05-150
- Оптическая схема: телецентрический объектив
- Рабочий спектральный диапазон: VIS, NIR (видимый и ближний ИК)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
