Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Масса
|
1150 г |
|
Оптический формат
|
1/1" |
|
Рабочий отрезок, мм
|
17.526 |
|
Оптическое увеличение, кратность
|
0.225 |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Спектральный диапазон
|
0.4 — 0.75 |
|
Относительное отверстие
|
8.0 |
|
Горизонтальный угол, °
|
45.7 |
|
Вертикальный угол, °
|
62.6 |
|
Крепление
|
C-mount |
|
Диапазон фокусировки
|
170 мм |
|
Размеры
|
Ø102 x 217.5 мм |
|
Типы объектива
|
однополевые |
|
Числовая апертура
|
f/8 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Применение объектива
|
машинное зрение |
Описание

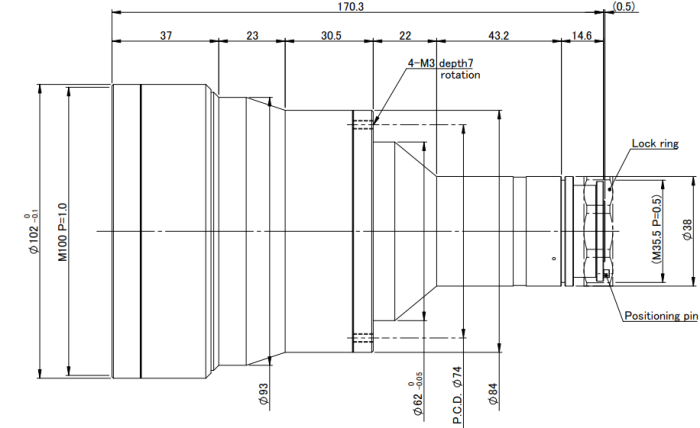

Однополевой объектив VIS диапазона ВС-TLS-F280/ВС-TLS-R60 производства VS Technology представляет собой телецентрический объектив, предназначенный для работы в видимой области спектра. Телецентрическая схема построения обеспечивает постоянство масштаба изображения независимо от расстояния до объекта в пределах рабочего диапазона глубины резкости, что критично для точных измерительных задач. Комбинация обозначений F280/R60 в маркировке указывает на сочетание переднего оптического блока и удлинительного/релейного модуля, формирующих единую оптическую схему объектива. Конструктивное разделение объектива на два блока (передний F280 и релейный R60) позволяет гибко компоновать рабочее расстояние и увеличение под конкретную измерительную задачу, сохраняя при этом телецентрический ход главных лучей.
Характеристики
- Тип: однополевой телецентрический объектив
- Спектральный диапазон: видимый (VIS)
- Модель: ВС-TLS-F280/ВС-TLS-R60
- Производитель: VS Technology
- Поставщик: VS Technology
Отрасли применения
Телецентрические объективы данного типа используются в высокоточных измерительных системах машинного зрения: контроле геометрических размеров деталей, автоматизированной оптической инспекции печатных плат, метрологии в микроэлектронике и полупроводниковом производстве. Постоянство увеличения при изменении дистанции до объекта делает объектив предпочтительным решением там, где недопустима перспективная погрешность измерения, например при контроле объектов различной высоты на конвейере.
Однополевой объектив VIS диапазона и относительным отверстием F/8.0. Спектральное пропускание объектива ограничено диапазоном 0.4 — 0.75 мкм.
