Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Серия
|
VS |
|
Спектральный диапазон
|
0.4 — 0.75 |
|
Крепление
|
C-mount |
|
Типы объектива
|
однополевые |
|
Числовая апертура
|
f/11 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Вертикальный угол, °
|
60.3 |
|
Горизонтальный угол, °
|
45.1 |
|
Диапазон фокусировки
|
170 мм |
|
Оптический формат
|
2.3" |
|
Оптическое увеличение, кратность
|
0.496 |
|
Относительное отверстие
|
11.0 |
|
Прочее
|
Дисторсия: 0,002%. Относительная освещенность: 97%. Числовая апертура: 0,023. Глубина резкости: 3,6 мм. Крепление фильтра М100Р=1.0 |
|
Рабочий отрезок, мм
|
50.9 |
|

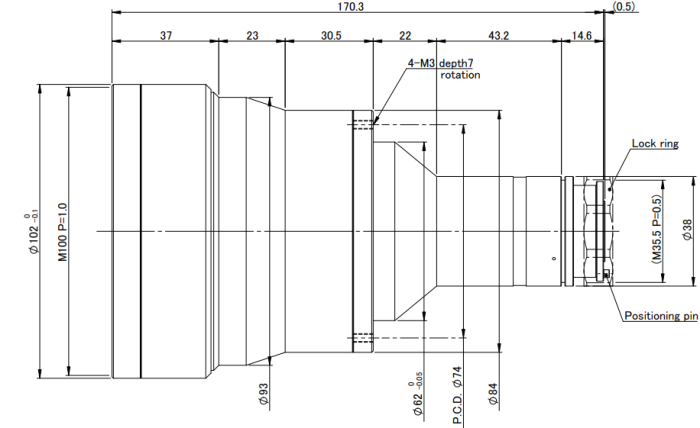

Размеры
|
Ø102 x 254.1 мм |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Масса
|
1250 г |
Описание
VS-TLS-F280/VS-TLS-R140 — телецентрический объектив производства японской компании VS Technology, специализирующейся на прецизионной оптике для машинного зрения. Слово «телецентрический» здесь означает, что объектив построен по особой оптической схеме, при которой размер объекта на итоговом изображении почти не меняется в зависимости от того, чуть ближе или чуть дальше он находится от камеры, — это критично важно для точных измерений размеров деталей.
Именно поэтому телецентрические объективы почти всегда применяют там, где нужно не просто увидеть объект, а точно измерить его размеры по изображению: обычный (нетелецентрический) объектив в такой задаче добавляет систематическую погрешность измерения, а телецентрическая схема эту погрешность устраняет ещё на уровне оптики, до всякой программной обработки кадра.
Объектив рассчитан на работу только в видимом диапазоне длин волн (VIS) — том самом свете, который различает человеческий глаз, — и его оптическая схема оптимизирована именно под эти длины волн, что даёт лучшую резкость по сравнению с более универсальными, но менее специализированными объективами.
Конкретную модель телецентрического объектива подбирают под задачу по нескольким параметрам сразу: рабочему расстоянию до объекта, размеру поля зрения (то есть тому, какого размера участок можно охватить объективом целиком) и формату сенсора используемой камеры — при этом важно, что объектив и камера в паре машинного зрения всегда подбираются согласованно.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-TLS-F280/VS-TLS-R140
- Оптическая схема: телецентрический объектив
- Рабочий спектральный диапазон: VIS (видимый)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
Однополевой объектив VIS диапазона и относительным отверстием F/11.0. Спектральное пропускание объектива ограничено диапазоном 0.4 — 0.75 мкм.
