Поставщик
|
VS Technology |
|
Типы изделий
|
объективы |
|
Масса
|
800 г |
|
Крепление
|
C-mount |
|
Тип объектива
|
Однополевой / Телецентрический |
|
Спектральный диапазон
|
0.4 — 0.75 |
|
Типы объектива
|
однополевые |
|
Числовая апертура
|
f/8 |
|
Спектральная чувствительность
|
VIS (0.4 — 0.75 мкм) |
|
Особенности объектива
|
высокая контрастность |
|
Серия объектива
|
VS |
|
Крепление
|
C-Mount |
|
Применение объектива
|
машинное зрение |
|
Вертикальный угол, °
|
41.2 |
|
Горизонтальный угол, °
|
31.0 |
|
Диапазон фокусировки
|
130 мм |
|
Оптический формат
|
4/3" |
|
Оптическое увеличение, кратность
|
0.439 |
|
Относительное отверстие
|
8.0 |
|
Прочее
|
Дисторсия: -0.006%. Относительная освещенность: 97%. Числовая апертура: 0.027. Глубина резкости: 3.3 мм. Крепление фильтра М77Р=0.75 |
|
Рабочий отрезок, мм
|
17.526 |
|
Размеры
|
Ø80 x 187.5 мм |
Описание
Модель VS-TLS-F190/VS-TLS-R80 из линейки объективов VS Technology для промышленных измерительных систем построена по телецентрической схеме — это значит, что лучи света, формирующие изображение, идут внутри объектива параллельно друг другу, а не расходящимся конусом, как в обычных объективах, и поэтому кажущийся размер объекта на снимке практически не зависит от небольших смещений этого объекта вдоль оптической оси.
Именно поэтому телецентрические объективы почти всегда применяют там, где нужно не просто увидеть объект, а точно измерить его размеры по изображению: обычный (нетелецентрический) объектив в такой задаче добавляет систематическую погрешность измерения, а телецентрическая схема эту погрешность устраняет ещё на уровне оптики, до всякой программной обработки кадра.
Объектив рассчитан на работу только в видимом диапазоне длин волн (VIS) — том самом свете, который различает человеческий глаз, — и его оптическая схема оптимизирована именно под эти длины волн, что даёт лучшую резкость по сравнению с более универсальными, но менее специализированными объективами.

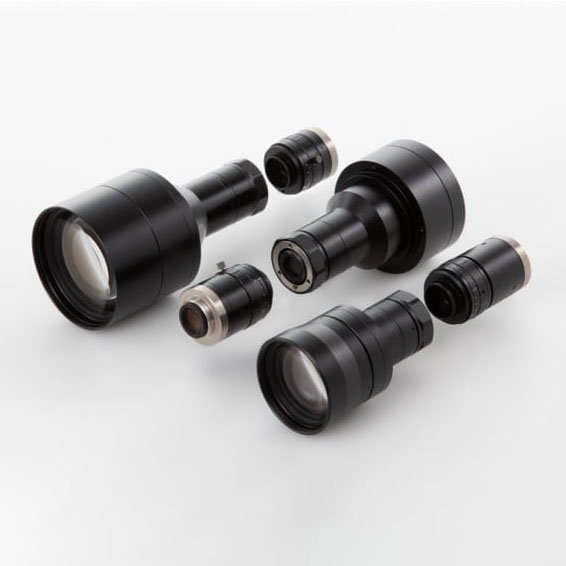

Модель VS-TLS-F190/VS-TLS-R80, как и вся линейка телецентрических объективов VS Technology, рассчитана на прямую интеграцию в готовую систему машинного зрения: производитель указывает рабочее расстояние и размер поля зрения объектива, чтобы конечный пользователь мог подобрать его под геометрию своей измерительной станции ещё на этапе проектирования.
Характеристики
- Артикул: 0; производитель: VS Technology
- Модель: VS-TLS-F190/VS-TLS-R80
- Оптическая схема: телецентрический объектив
- Рабочий спектральный диапазон: VIS (видимый)
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
Однополевой объектив VIS диапазона и относительным отверстием F/8.0. Спектральное пропускание объектива ограничено диапазоном 0.4 — 0.75 мкм.
